Cùng với sự phát triển mạnh mẽ của ngành năng lượng tái tạo, các hệ thống điện năng lượng mặt trời ngày càng được ứng dụng rộng rãi cho hộ gia đình, doanh nghiệp và các dự án công nghiệp. Để đảm bảo hệ thống vận hành ổn định, an toàn và có tuổi thọ lên đến hàng chục năm, việc lựa chọn các phụ kiện lắp đặt chất lượng, đặc biệt là bu lông liên kết, đóng vai trò vô cùng quan trọng.
Bu lông lắp đặt hệ thống điện năng lượng mặt trời không chỉ có nhiệm vụ cố định khung giá đỡ và tấm pin mà còn phải chịu được tải trọng lớn từ gió, mưa và các tác động của môi trường ngoài trời. Tùy theo kết cấu công trình, vị trí lắp đặt và điều kiện sử dụng, các loại bu lông như bu lông đầu búa, bu lông chữ T, bu lông nở, bu lông hóa chất hay bu lông inox 304, inox 316 sẽ được lựa chọn để đáp ứng yêu cầu kỹ thuật khác nhau.
Trong bài viết này, hãy cùng Hoàng Hà tìm hiểu các loại bu lông lắp đặt hệ thống điện năng lượng mặt trời phổ biến, đặc điểm, ứng dụng và những tiêu chí quan trọng giúp bạn lựa chọn sản phẩm phù hợp, góp phần nâng cao độ bền và hiệu quả vận hành của toàn bộ hệ thống.
Vai trò của bu lông trong lắp đặt điện năng lượng mặt trời
Bu lông là một trong những phụ kiện liên kết quan trọng, góp phần đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống điện năng lượng mặt trời. Dù có kích thước nhỏ, nhưng chất lượng và khả năng chịu lực của bu lông ảnh hưởng trực tiếp đến tuổi thọ, hiệu suất vận hành cũng như khả năng chống chịu trước các tác động từ môi trường. Dưới đây là những vai trò chính của bu lông trong quá trình lắp đặt hệ thống điện mặt trời.

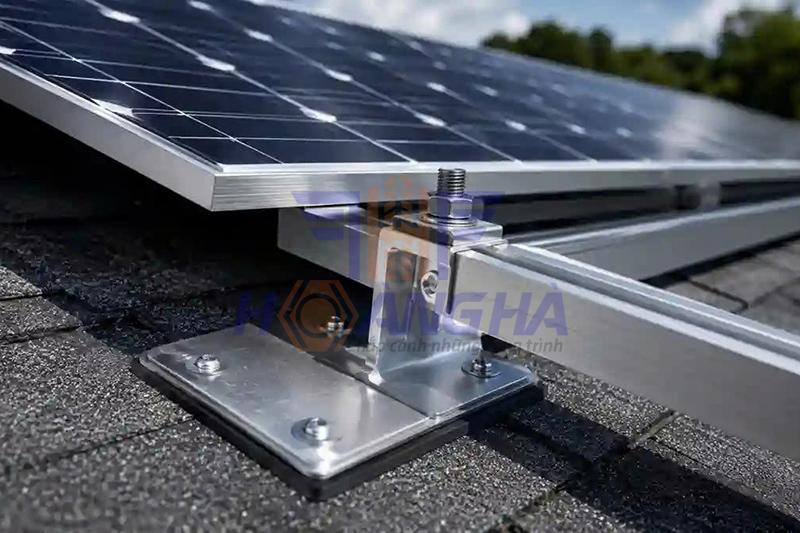

Cố định khung giàn và tấm pin
Bu lông được sử dụng để liên kết các bộ phận của hệ thống giá đỡ, thanh ray, kẹp pin và các tấm pin năng lượng mặt trời thành một kết cấu vững chắc. Việc sử dụng bu lông đạt tiêu chuẩn giúp các chi tiết được lắp ráp chính xác, hạn chế tình trạng xê dịch hoặc lỏng lẻo trong quá trình vận hành. Đồng thời, các mối ghép bằng bu lông còn thuận tiện cho việc bảo trì, thay thế hoặc mở rộng hệ thống khi cần thiết.
Chịu tải trọng gió, mưa và rung động
Hệ thống điện năng lượng mặt trời thường được lắp đặt trên mái nhà hoặc ngoài trời, phải chịu tác động liên tục của gió lớn, mưa bão, rung động và sự thay đổi nhiệt độ. Bu lông có nhiệm vụ giữ vững các liên kết, phân tán tải trọng và đảm bảo kết cấu không bị biến dạng hoặc hư hỏng trước các tác động ngoại lực. Việc lựa chọn bu lông có cường độ chịu lực phù hợp giúp tăng độ an toàn và giảm nguy cơ sự cố trong quá trình sử dụng.
Chống ăn mòn trong điều kiện ngoài trời
Do phải tiếp xúc thường xuyên với độ ẩm, nước mưa, tia UV và các yếu tố ăn mòn từ môi trường, đặc biệt tại khu vực ven biển hoặc khu công nghiệp, bu lông sử dụng cho hệ thống điện năng lượng mặt trời cần có khả năng chống gỉ sét cao. Các loại bu lông inox 304, inox 316 hoặc bu lông thép mạ kẽm nhúng nóng được ưu tiên sử dụng nhờ khả năng chống oxy hóa tốt, duy trì độ bền của mối liên kết và góp phần kéo dài tuổi thọ của toàn bộ hệ thống lên đến 20–30 năm.
Yêu cầu đối với bu lông lắp đặt điện năng lượng mặt trời
Bu lông sử dụng trong hệ thống điện năng lượng mặt trời phải đáp ứng nhiều yêu cầu kỹ thuật khắt khe để đảm bảo khả năng liên kết chắc chắn, vận hành ổn định và duy trì tuổi thọ của toàn bộ công trình. Do hệ thống thường được lắp đặt ngoài trời và hoạt động liên tục trong nhiều năm, việc lựa chọn bu lông đạt tiêu chuẩn sẽ giúp giảm chi phí bảo trì, hạn chế sự cố và nâng cao hiệu quả đầu tư. Dưới đây là những yêu cầu quan trọng đối với bu lông lắp đặt điện năng lượng mặt trời.
Khả năng chống ăn mòn
– Một trong những yêu cầu hàng đầu đối với bu lông điện năng lượng mặt trời là khả năng chống ăn mòn hiệu quả. Bu lông phải thường xuyên tiếp xúc với nước mưa, độ ẩm, tia UV, bụi bẩn và các tác nhân hóa học trong không khí. Đối với các công trình ở khu vực ven biển hoặc môi trường có nồng độ muối cao, nguy cơ oxy hóa và gỉ sét càng lớn.
– Để đáp ứng yêu cầu này, các loại bu lông inox 304, inox 316 hoặc bu lông thép mạ kẽm nhúng nóng thường được ưu tiên sử dụng nhờ khả năng chống gỉ tốt, giúp duy trì độ bền của mối liên kết và kéo dài tuổi thọ của hệ thống.
Độ bền cơ học cao
– Bu lông trong hệ thống điện mặt trời phải chịu nhiều loại tải trọng khác nhau, bao gồm lực kéo, lực nén, lực cắt và các rung động phát sinh trong quá trình sử dụng. Vì vậy, sản phẩm cần có độ bền cơ học cao để đảm bảo các liên kết luôn chắc chắn và không bị biến dạng theo thời gian.
– Việc lựa chọn bu lông có cấp bền phù hợp, được sản xuất theo các tiêu chuẩn kỹ thuật như DIN, ISO hoặc ASTM sẽ giúp hệ thống chịu được tải trọng thiết kế, đồng thời nâng cao độ an toàn cho công trình.
Chịu được điều kiện thời tiết khắc nghiệt
– Hệ thống điện năng lượng mặt trời hoạt động hoàn toàn ngoài trời nên bu lông phải thích nghi với nhiều điều kiện thời tiết khác nhau như nắng nóng kéo dài, mưa lớn, gió bão, chênh lệch nhiệt độ ngày đêm và bức xạ tia cực tím.
– Bu lông chất lượng cao sẽ duy trì được tính ổn định của mối ghép, hạn chế hiện tượng giãn nở nhiệt, lỏng ren hoặc suy giảm khả năng chịu lực dưới tác động của môi trường. Đây là yếu tố quan trọng giúp hệ thống vận hành an toàn và ổn định trong suốt quá trình khai thác.
Tuổi thọ lâu dài
– Các hệ thống điện năng lượng mặt trời thường có thời gian sử dụng từ 20 đến 30 năm, do đó bu lông và các phụ kiện liên kết cũng cần có tuổi thọ tương đương để tránh phải thay thế nhiều lần trong quá trình vận hành.
– Sử dụng bu lông chất lượng cao không chỉ giúp giảm chi phí bảo trì, sửa chữa mà còn đảm bảo tính đồng bộ và độ bền của toàn bộ kết cấu. Bên cạnh vật liệu chế tạo, việc lắp đặt đúng kỹ thuật và kiểm tra định kỳ cũng góp phần kéo dài tuổi thọ của bu lông cũng như hệ thống điện năng lượng mặt trời.
Các loại bu lông lắp đặt hệ thống điện năng lượng mặt trời phổ biến
Để đảm bảo hệ thống điện năng lượng mặt trời có kết cấu vững chắc và vận hành ổn định trong thời gian dài, việc lựa chọn đúng loại bu lông cho từng vị trí lắp đặt là rất quan trọng. Mỗi loại bu lông được thiết kế với đặc điểm và công năng riêng, phù hợp với từng hạng mục như liên kết khung giàn, cố định thanh ray, neo móng bê tông hay lắp đặt tấm pin. Dưới đây là các loại bu lông được sử dụng phổ biến trong ngành điện mặt trời.

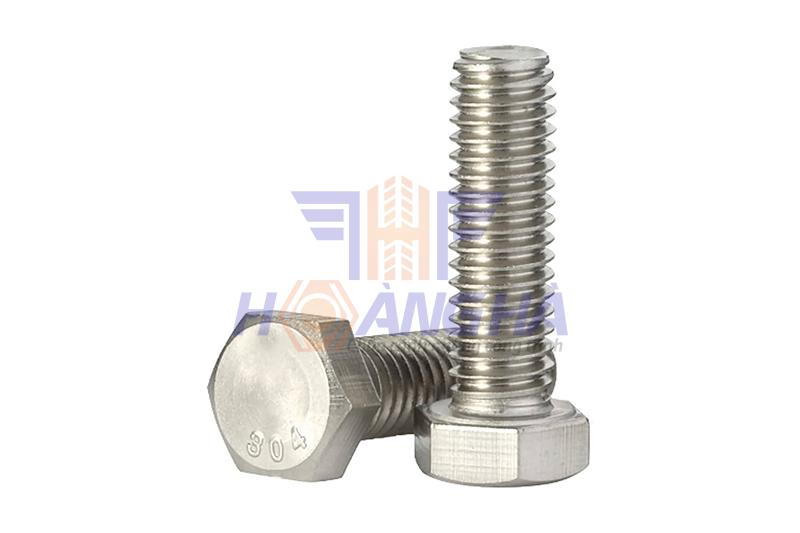

Bu lông lục giác ngoài
– Bu lông lục giác ngoài là loại bu lông có phần đầu hình lục giác, được siết chặt bằng cờ lê hoặc mỏ lết. Đây là loại bu lông thông dụng trong nhiều công trình cơ khí và xây dựng, bao gồm cả hệ thống điện năng lượng mặt trời.
– Trong thực tế, bu lông lục giác ngoài thường được sử dụng để liên kết các chi tiết của khung giá đỡ, thanh ray và các kết cấu thép. Loại bu lông này có khả năng chịu lực tốt, dễ thi công và có nhiều kích thước khác nhau để đáp ứng yêu cầu của từng dự án. Vật liệu phổ biến là inox 304, inox 316 hoặc thép mạ kẽm nhúng nóng nhằm tăng khả năng chống ăn mòn.

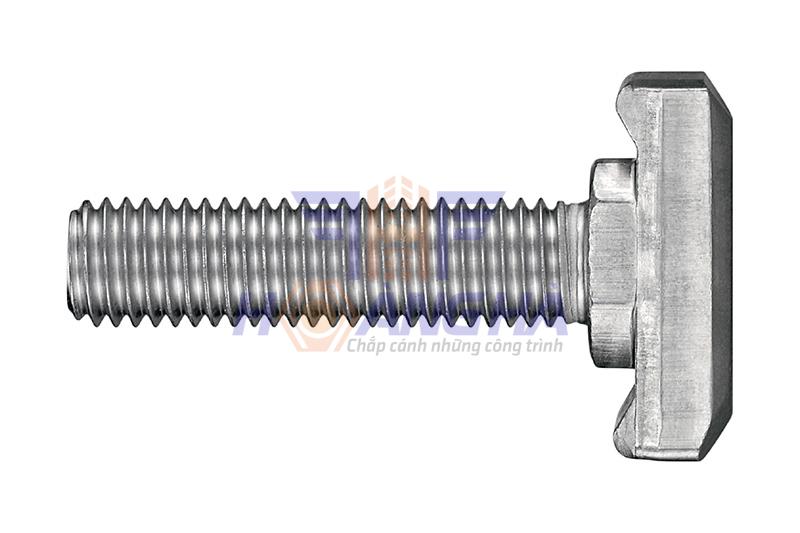

Bu lông chữ T (T Bolt)
– Bu lông chữ T hay T Bolt có phần đầu được thiết kế dạng chữ T, cho phép lắp đặt và cố định trực tiếp trên các thanh ray nhôm định hình của hệ thống điện mặt trời.
– Ưu điểm của T Bolt là dễ dàng điều chỉnh vị trí trong quá trình thi công mà không cần tháo rời toàn bộ kết cấu. Loại bu lông này thường được sử dụng để liên kết các kẹp pin, thanh ray và khung giá đỡ, giúp rút ngắn thời gian lắp đặt và tăng tính linh hoạt cho hệ thống.

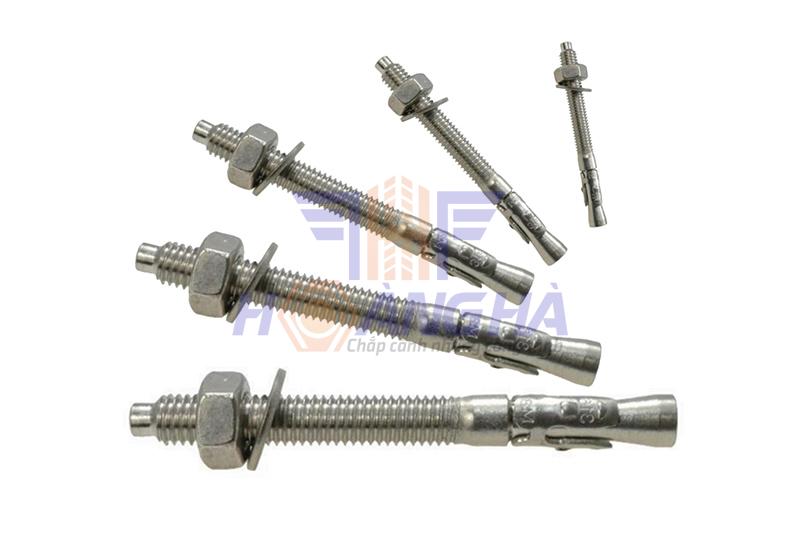

Bu lông nở inox 304
– Bu lông nở inox 304 là giải pháp liên kết được sử dụng để neo giữ hệ thống giá đỡ với nền bê tông hoặc các kết cấu xây dựng có độ cứng cao. Khi siết chặt, phần áo nở sẽ giãn ra và tạo lực bám chắc vào bề mặt vật liệu.
– Loại bu lông này được ứng dụng phổ biến trong các hệ thống điện mặt trời lắp trên mái bê tông hoặc các công trình mặt đất. Với chất liệu inox 304 hoặc inox 316, bu lông nở có khả năng chống gỉ sét tốt, chịu tải trọng lớn và đảm bảo độ an toàn cho công trình.

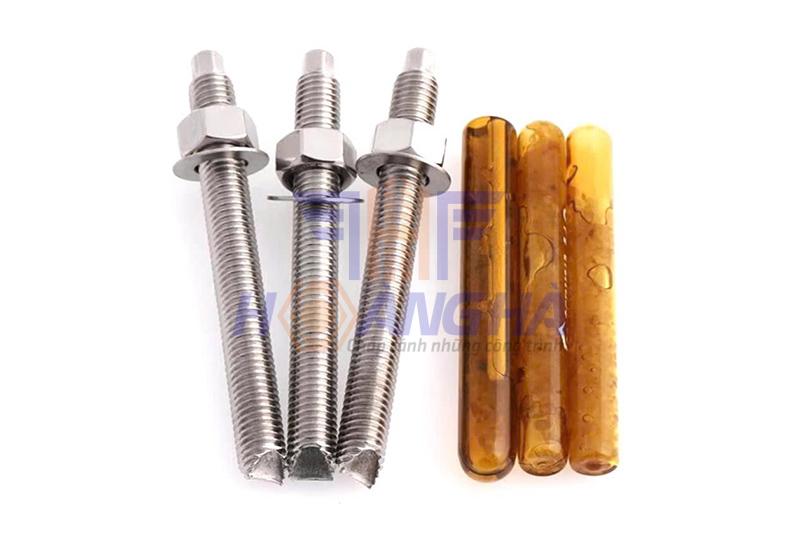

Bu lông hóa chất
– Bu lông hóa chất là loại bu lông được cố định bằng keo cấy thép chuyên dụng thay vì cơ chế nở cơ học. Giải pháp này thường được áp dụng cho các công trình yêu cầu tải trọng cao hoặc khi nền bê tông cũ không phù hợp để sử dụng bu lông nở thông thường.
– Bu lông hóa chất có khả năng chịu lực kéo và lực cắt lớn, giảm nguy cơ nứt bê tông và tạo liên kết bền vững trong thời gian dài. Đây là lựa chọn phù hợp cho các dự án điện năng lượng mặt trời quy mô lớn hoặc các công trình cần độ an toàn cao.
Bu lông ren suốt
– Bu lông ren suốt là loại thanh ren có ren chạy dọc toàn bộ chiều dài thân bu lông, giúp dễ dàng điều chỉnh khoảng cách và độ cao của các chi tiết liên kết.
– Trong hệ thống điện mặt trời, bu lông ren suốt thường được sử dụng để treo giá đỡ, liên kết các kết cấu phụ hoặc điều chỉnh cao độ khi lắp đặt trên mái tôn và mái bê tông. Sản phẩm có nhiều kích thước khác nhau và thường được chế tạo từ inox hoặc thép mạ kẽm để tăng độ bền.

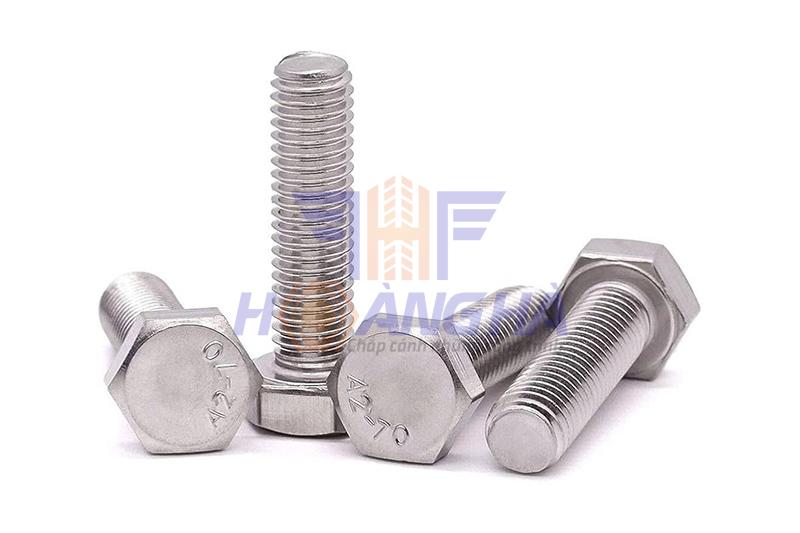

Bu lông inox 304 và inox 316
– Bu lông inox 304 và bu lông inox 316 là hai dòng sản phẩm được sử dụng rộng rãi trong các hệ thống điện năng lượng mặt trời nhờ khả năng chống ăn mòn vượt trội.
- Bu lông inox 304 có khả năng chống oxy hóa tốt, phù hợp với hầu hết các điều kiện môi trường thông thường và có chi phí hợp lý.
- Bu lông inox 316 được bổ sung thành phần Molypden (Mo), giúp tăng khả năng chống ăn mòn trong môi trường có độ mặn hoặc hóa chất cao, đặc biệt thích hợp cho các công trình ven biển hoặc khu vực có điều kiện thời tiết khắc nghiệt.
– Việc lựa chọn giữa inox 304 và inox 316 cần dựa trên vị trí lắp đặt, điều kiện môi trường và ngân sách đầu tư của dự án.
Các phụ kiện bu lông đi kèm trong hệ thống điện mặt trời
Bên cạnh các loại bu lông chính, hệ thống điện năng lượng mặt trời còn sử dụng nhiều phụ kiện đi kèm nhằm tăng độ chắc chắn của các mối liên kết, hạn chế hiện tượng tự tháo lỏng và bảo vệ kết cấu trước tác động của môi trường. Việc lựa chọn phụ kiện đồng bộ với bu lông sẽ góp phần nâng cao tuổi thọ và độ an toàn của toàn bộ hệ thống.
Đai ốc inox
– Đai ốc inox là chi tiết kết hợp với bu lông để tạo thành mối ghép ren chắc chắn. Trong các hệ thống điện mặt trời, đai ốc inox 304 hoặc inox 316 được sử dụng phổ biến nhờ khả năng chống gỉ sét và chịu lực tốt.
– Đai ốc có nhiệm vụ giữ chặt các chi tiết liên kết, giúp khung giàn và tấm pin ổn định trong quá trình vận hành cũng như trước tác động của gió và rung động.
Long đền phẳng
– Long đền phẳng là vòng đệm có bề mặt phẳng, được đặt giữa đầu bu lông hoặc đai ốc và bề mặt vật liệu.
– Phụ kiện này giúp phân bố đều lực siết, giảm áp lực cục bộ lên bề mặt liên kết, hạn chế hiện tượng biến dạng hoặc hư hỏng vật liệu. Đồng thời, long đền phẳng còn giúp tăng độ ổn định cho các mối ghép trong hệ thống điện mặt trời.
Long đền vênh
– Long đền vênh có thiết kế dạng vòng xoắn hoặc lò xo, tạo lực đàn hồi giúp tăng khả năng chống tự tháo lỏng của bu lông và đai ốc.
– Đây là phụ kiện quan trọng đối với các hệ thống điện mặt trời phải chịu rung động, gió mạnh hoặc sự thay đổi nhiệt độ thường xuyên. Việc sử dụng long đền vênh giúp duy trì lực siết ổn định và tăng độ an toàn cho các mối liên kết.
Vòng đệm chống thấm EPDM
– Vòng đệm EPDM được sản xuất từ cao su tổng hợp có khả năng chống nước, chống tia UV và chịu nhiệt tốt. Phụ kiện này thường được sử dụng trong các hệ thống điện mặt trời lắp đặt trên mái tôn.
– Khi kết hợp với bu lông hoặc vít chuyên dụng, vòng đệm EPDM giúp ngăn nước mưa thấm qua các vị trí khoan lắp, bảo vệ mái nhà khỏi nguy cơ dột nước và kéo dài tuổi thọ của công trình.
Kẹp giữa và kẹp biên tấm pin
– Kẹp giữa và kẹp biên là phụ kiện chuyên dụng dùng để cố định các tấm pin năng lượng mặt trời trên thanh ray nhôm.
– Kẹp giữa được sử dụng để liên kết hai tấm pin liền kề, đảm bảo khoảng cách tiêu chuẩn giữa các tấm.
Kẹp biên được lắp ở vị trí ngoài cùng của dãy pin nhằm cố định mép tấm pin với hệ khung.
– Các loại kẹp này thường được kết hợp với bu lông chữ T hoặc bu lông inox để tạo mối liên kết chắc chắn, giúp tấm pin ổn định và chịu được tác động của thời tiết trong suốt quá trình sử dụng.
Tiêu chuẩn kỹ thuật của bu lông dùng cho điện năng lượng mặt trời
Bu lông sử dụng trong hệ thống điện năng lượng mặt trời cần đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo khả năng chịu lực, chống ăn mòn và duy trì độ bền trong suốt vòng đời của công trình. Việc lựa chọn sản phẩm đạt tiêu chuẩn không chỉ giúp tăng tính an toàn mà còn giảm chi phí bảo trì và thay thế trong quá trình vận hành.
Tiêu chuẩn vật liệu
Vật liệu là yếu tố quyết định khả năng chống ăn mòn và tuổi thọ của bu lông. Trong các hệ thống điện năng lượng mặt trời, hai loại vật liệu phổ biến nhất là SUS 304 và SUS 316.
- SUS 304 có khả năng chống gỉ sét tốt, phù hợp với điều kiện môi trường thông thường, độ ẩm cao và khu vực nội địa.
- SUS 316 chứa thành phần Molypden (Mo), giúp tăng khả năng chống ăn mòn trong môi trường có nồng độ muối hoặc hóa chất cao, đặc biệt thích hợp cho các công trình ven biển và khu công nghiệp.
Ngoài inox, một số hệ thống còn sử dụng bu lông thép cường độ cao mạ kẽm nhúng nóng để đáp ứng yêu cầu về tải trọng và chi phí đầu tư.
Tiêu chuẩn cơ khí
Bu lông dùng cho điện năng lượng mặt trời thường được sản xuất theo các tiêu chuẩn quốc tế nhằm đảm bảo độ chính xác về kích thước, bước ren và khả năng chịu lực. Một số tiêu chuẩn phổ biến gồm:
- DIN (Đức): Quy định về kích thước và đặc tính kỹ thuật của bu lông, đai ốc và phụ kiện liên kết.
- ISO (Tổ chức Tiêu chuẩn hóa Quốc tế): Đảm bảo tính đồng bộ và khả năng thay thế giữa các sản phẩm.
- ASTM (Hoa Kỳ): Quy định về thành phần vật liệu, tính chất cơ học và phương pháp thử nghiệm sản phẩm.
Việc sử dụng bu lông đạt các tiêu chuẩn này giúp tăng độ an toàn và đảm bảo chất lượng cho hệ thống điện mặt trời.
Tiêu chuẩn mạ kẽm
Đối với các loại bu lông thép, lớp mạ kẽm đóng vai trò quan trọng trong việc bảo vệ bề mặt khỏi quá trình oxy hóa và ăn mòn.
Phương pháp được áp dụng phổ biến là mạ kẽm nhúng nóng (HDG – Hot Dip Galvanized) theo tiêu chuẩn ASTM A153 hoặc các tiêu chuẩn tương đương. Lớp mạ dày giúp bu lông có khả năng chống gỉ sét hiệu quả trong điều kiện ngoài trời, phù hợp với các công trình điện năng lượng mặt trời có thời gian sử dụng dài hạn.
Cách lựa chọn bu lông phù hợp cho hệ thống điện năng lượng mặt trời
Việc lựa chọn bu lông phù hợp không chỉ giúp đảm bảo khả năng chịu lực mà còn nâng cao tuổi thọ và tính ổn định của toàn bộ hệ thống. Dưới đây là những tiêu chí quan trọng cần cân nhắc.
Theo vị trí lắp đặt
Mỗi vị trí lắp đặt sẽ có yêu cầu khác nhau về loại bu lông và vật liệu sử dụng.

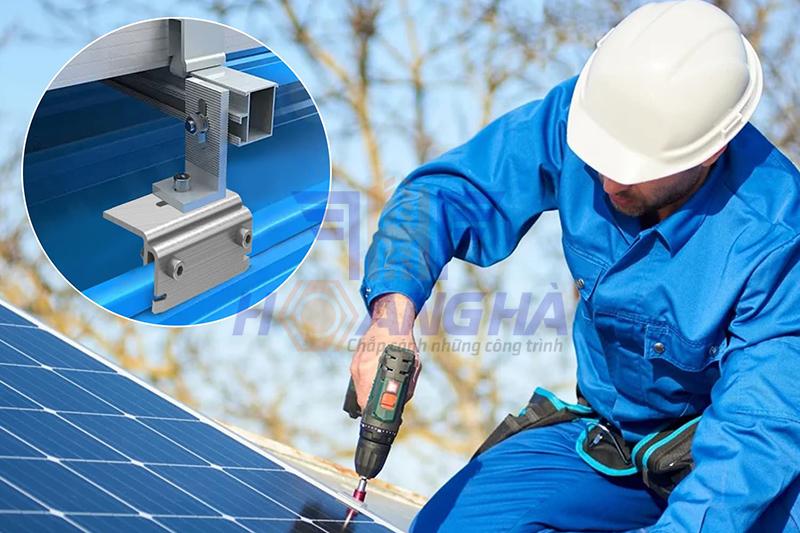

- Mái tôn: Thường sử dụng bu lông inox kết hợp vòng đệm EPDM để chống thấm nước.
- Mái bê tông: Ưu tiên bu lông nở inox hoặc bu lông hóa chất để đảm bảo khả năng neo giữ chắc chắn.
- Hệ thống mặt đất: Sử dụng bu lông lục giác, bu lông ren suốt hoặc bu lông cường độ cao để liên kết kết cấu thép.
- Khu vực ven biển: Nên lựa chọn bu lông inox 316 để tăng khả năng chống ăn mòn.
Việc lựa chọn đúng loại bu lông theo vị trí thi công sẽ giúp tối ưu hiệu quả sử dụng và giảm chi phí bảo trì.
Theo tải trọng công trình
Bu lông cần đáp ứng tải trọng thiết kế của hệ thống, bao gồm tải trọng tĩnh và tải trọng động do gió, mưa bão hoặc rung động gây ra.
Đối với các dự án quy mô lớn hoặc khu vực thường xuyên có gió mạnh, nên lựa chọn bu lông có cấp bền cao, kích thước phù hợp và được sản xuất theo các tiêu chuẩn quốc tế để đảm bảo an toàn cho công trình.
Theo tuổi thọ dự kiến của hệ thống
Hầu hết các hệ thống điện năng lượng mặt trời có tuổi thọ từ 20 đến 30 năm. Vì vậy, bu lông và các phụ kiện liên kết cũng cần có độ bền tương ứng.
Việc đầu tư vào bu lông inox chất lượng cao hoặc bu lông mạ kẽm nhúng nóng đạt tiêu chuẩn sẽ giúp hạn chế hư hỏng, giảm chi phí bảo trì và đảm bảo hệ thống hoạt động ổn định trong suốt thời gian khai thác.
Kích thước bu lông lắp đặt điện năng lượng mặt trời phổ biến
Kích thước bu lông sử dụng trong hệ thống điện năng lượng mặt trời được lựa chọn dựa trên thiết kế kết cấu, tải trọng và vị trí lắp đặt. Một số kích thước phổ biến bao gồm:
- Bu lông M6: Dùng cho các phụ kiện nhỏ và chi tiết liên kết nhẹ.
- Bu lông M8: Phổ biến trong việc lắp đặt kẹp giữa, kẹp biên và thanh ray nhôm.
- Bu lông M10: Sử dụng cho các liên kết khung giá đỡ và kết cấu chịu tải trung bình.
- Bu lông M12: Thường dùng để neo móng hoặc liên kết các kết cấu thép có tải trọng lớn.
- Bu lông M16: Áp dụng cho các dự án điện mặt trời quy mô công nghiệp hoặc hệ thống mặt đất cần khả năng chịu lực cao.
Ngoài đường kính ren, chiều dài bu lông cũng được lựa chọn tùy thuộc vào độ dày của vật liệu và yêu cầu kỹ thuật của từng hạng mục. Để đảm bảo an toàn, nên sử dụng kích thước bu lông theo đúng bản vẽ thiết kế và tiêu chuẩn của nhà sản xuất hệ thống.
