Bu lông cẩu tháp là thiết bị quan trọng trong việc nâng hạ vật liệu tại các công trình xây dựng. Linh kiện này giúp cố định cẩu tháp vào móng bê tông và đồng thời liên kết các đoạn thân cẩu tháp, đảm bảo các đoạn thân cẩu tháp chịu được tải trọng lớn, chống chọi với điều kiện môi trường khắc nghiệt. Cùng Hoàng Hà tìm hiểu rõ loại bulong này qua bài viết dưới đây nhé

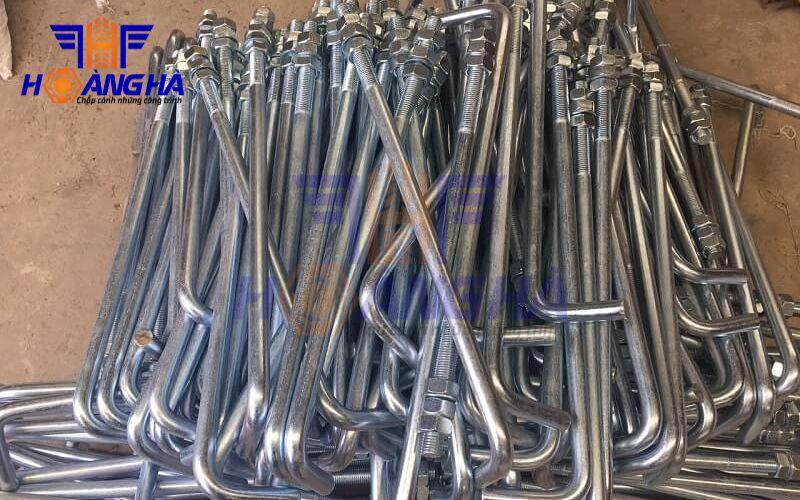

Bu lông cẩu tháp là gì?
Bu lông cẩu tháp là loại bulong chuyên dụng được thiết kế cố định để cẩu tháp vào móng bê tông, hoặc liên kết với các đoạn thân cẩu tháp. Linh kiện này có kích thước lớn và cấp bền cao để có thể chịu được lực cắt, lực kéo, tải trọng động trong quá trình vận hành cẩu tháp.
Hiện có 2 loại chính được sử dụng trong neo và kết nối những bộ phận khác của cẩu tháp là bu lông móng (bulong neo), bu lông nối thân cẩu tháp.
Cấu tạo và vai trò của bu lông cẩu tháp
Loại bulong này có cấu tạo đặc biệt để có thể chịu được lực và độ bền cao. Tùy vào mục đích sử dụng mà bu lông có cấu tạo khác nhau:
Bu lông neo cẩu tháp
Bulong neo cẩu tháp hay còn gọi là bu lông móng cẩu tháp. Đây là phần nối trung gian giữa móng và phần trên của công trình, thường được ứng dụng phổ biến trong các công trình thi công hệ thống điện, trạm biến áp, thép tiền chế, hệ thống nhà xưởng, nhà máy, nhà thép kết cấu.
Cấu tạo:
- Phần thân: Có hình trụ dài và có phần uốn cong với hình dạng chữ L, J, I, U, V.
- Ren: Là phần đầu của bulong được tiện ren ngoài, dùng để kết nối các đai ốc và chân đế cẩu tháp
- Phần đầu: Thường các loại bu lông neo sẽ được uốn cong để gia tăng khả năng chịu lực kéo và nhổ.
Chức năng: Loại này có chức năng chính là cố định, siết chặt kết cấu thép vào bê tông.

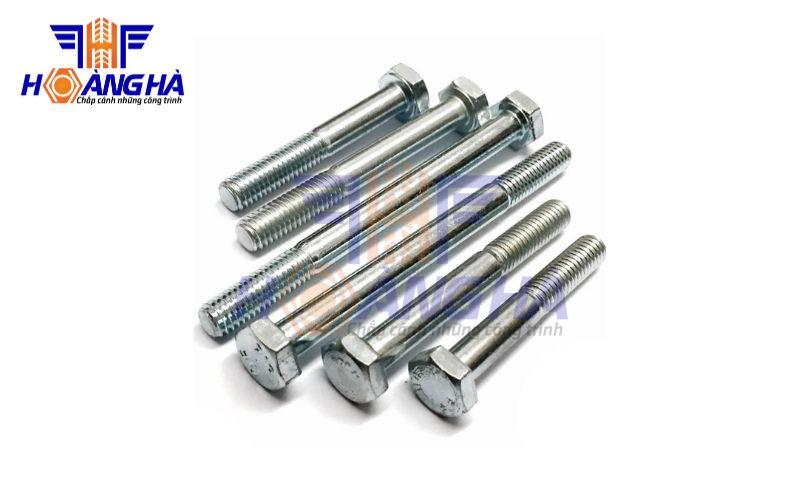

Bu lông nối thân cẩu tháp
Linh kiện này được sử dụng trong các công trình xây dựng cẩu tháp, đặc biệt là các công trình cao tầng, đảm bảo an toàn và hiệu quả của việc cẩu tháp.
Cấu tạo:
- Phần đầu: Là hình lục giác ngoài để có thể siết chặt bằng dụng cụ chuyên dụng như cờ lê.
- Phần thân: Có hình trụ thẳng có ren lửng hoặc ren suốt. Đây là phần chịu lực tác động chính của bu lông khi được siết chặt.
- Ren: Ren ngoài chạy dọc thân, đảm bảo liên kết chắc chắn giữa những đoạn thân của cẩu tháp
Chức năng: Bulong nối thân có chức năng liên kết các đoạn thân cẩu tháp, tạo thành một khối thống nhất và chịu được tải trọng lớn, cố định cẩu tháp trong quá trình hoạt động.
>>> Có thể bạn sẽ quan tâm: Bu lông con tán là gì? Tất tần tật những điều bạn cần biết về dòng linh kiện này
Bảng thông số kỹ thuật chi tiết các loại bu lông cẩu tháp
Bảng thông số kỹ thuật đầy đủ của các loại bu lông cẩu tháp như sau:
| Loại bu lông | Đường kính (mm) | Chiều dài (mm) | Cấp bền | Giới hạn bền (MPa) | Giới hạn chảy (MPa) | Vật liệu | Bề mặt | Tiêu chuẩn |
| Bu lông neo | M36 | 1350 | 8.8 | 800 | 640 | Thép C45 | Mạ kẽm nhúng nóng | DIN, JIS |
| Bu lông neo | M39 | 1400 | 6.6 | 600 | 360 | Thép SS400 | Mộc | TCVN |
| Bulong neo | M42 | 1350 | 8.8 | 800 | 640 | Thép hợp kim | Mạ điện phân | GB |
| Bulong neo | M48 | 1350 | 6.6 | 600 | 360 | Thép cacbon | Mạ kẽm nhúng nóng | DIN |
| Bu lông nối thân | M30 | 35 | 10.9 | 1000 | 900 | Thép hợp kim | Mạ kẽm điện phân | JIS |
| Bulong nối thân | M36 | 35 | 10.9 | 1000 | 900 | Thép 40Cr | Mạ kẽm nhúng nóng | DIN |
Chú ý:
- Chiều dài: 200 – 3000 mm (tùy độ sâu móng hoặc yêu cầu kỹ thuật cụ thể).
- Đường kính phổ biến của bulong: M20, M24, M30, M33, M36, M39, M42, M45, M48, M90.
Ứng dụng quan trọng của bu lông cẩu tháp trong đời sống
Loại linh kiện này đóng vai trò quan trọng trong nhiều ngành công nghiệp khác nhau như ngành xây dựng cầu đường, ngành cơ khí chế biến, ngành ô tô, dầu khí và đóng tàu, điện lực, viễn thông,… nhờ vào khả năng chịu trọng tải lớn, độ bền cao, chống ăn mòn tốt.
Bulong cẩu tháp sẽ được thiết kế với nhiều kích thước, mỗi loại sẽ được thiết kế cho các model cẩu tháp khác nhau, với mục đích cụ thể như:
| Model cẩu tháp | Kích thước bu lông | Cấp bền | Ứng dụng cụ thể |
| QTZ5013, MC175, JT170K10 | M36, M39, M42 | 8.8 | Cố định chân đế cẩu tháp vào móng bê tông |
| Potain MC205B, MC205, MCT205, HP5013 | M42x1350mm | 8.8 | Neo móng và cố định chân đế cẩu tháp tại công trình cao tầng hoặc đô thị |
| ZOOMLION TC6013, TC5610 | M30x350mm, M36x350mm | 10.9 | Liên kết các đoạn thân cẩu tháp, đảm bảo độ cao và ổn định |
| NTP TCT6012 | M24x66mm | 10.9 | Liên kết bộ phận khung cẩu tháp, chịu lực cắt |
| TCT5512, XCMG4015, ZT6024 | M36x1400mm, M48x1350mm | 6.6 | Neo móng cẩu tháp tại nhà xưởng hoặc công trình xây dựng |
Lưu ý quan trọng bạn nên biết khi sử dụng bu lông cẩu tháp
Lưu ý những điều sau để đảm bảo bulong cẩu tháp được hoạt động an toàn và tốt nhất:
- Chọn đúng loại: Bạn cần tham khảo bản vẽ kỹ thuật của model và yêu cầu tải trọng của công trình. Các kích thước phổ biến như M36, M42 hay M48 thường dùng cho bulong neo móng, hoặc M30, M36 thì áp dụng cho bu lông nối thân.
- Chất liệu & bề mặt: Inox hoặc mạ kẽm nhúng nóng ở môi trường ven biển hoặc nơi ẩm ướt. Thép mạ kẽm điện phân phù hợp với môi trường khô ráo và có chi phí thấp
- Vị trí chính xác: Theo dõi bản vẽ kỹ thuật để xác định đúng vị trí cần đặt bulong trước khi đổ bê tông. Đảm bảo phần ren nhô lên đúng với chiều dài để nối với chân đế cẩu tháp.
- Siết chặt đủ lực: Cần đảm bảo lực siết đủ chặt theo tiêu chuẩn để tránh hỏng ren hoặc biến dạng bu lông.
- Kiểm tra và bảo dưỡng: Kiểm tra gỉ sét, làm sạch, bôi trơn ren định kỳ để đảm bảo bulong được hoạt động tốt, đồng thời kéo dài tuổi thọ.
Gợi ý địa chỉ cung cấp bu lông uy tín hàng đầu, giá rẻ nhất
Bu lông Hoàng Hà là đơn vị cung cấp bulong chất lượng tại Hà Nội. Với hơn 10 năm kinh nghiệm trong lĩnh vực phân phối các loại bulong.
- Đa dạng chủng loại và kích thước: Đáp ứng mọi loại model.
- Giá cạnh tranh: Chúng tôi báo giá chi tiết, rõ ràng và hỗ trợ đặt hàng số lượng lớn.
- Chính sách bảo hành minh mạch: Đổi trả rõ ràng, tư vấn chuyên nghiệp, chiết khấu hấp dẫn.
- Sản phẩm chất lượng: Đảm bảo tiêu chuẩn quốc tế như DIN, ISO, ASTM, đáp ứng nhu cầu khắt khe của các công trình xây dựng.
Bài viết này chia sẻ thông tin về các loại bu lông cẩu tháp, chức năng và công dụng của chúng. Để chọn đúng loại cho công trình của bạn hãy lên hệ ngay với Hoàng Hà qua hotline 0944.707.888 – 0985.035.888. Chúng tôi chuyên cung cấp các sản phẩm bulong, ốc vít chất lượng cao, uy tín trên thị trường.
