Tính toán bu lông neo chân cột là bước quan trọng trong thiết kế và thi công móng, ảnh hưởng trực tiếp đến độ an toàn và ổn định của toàn bộ công trình. Nếu tính sai tải trọng, bố trí không hợp lý hoặc chọn sai kích thước bu lông, kết cấu có thể bị lún, nứt hoặc mất ổn định trong quá trình sử dụng. Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý, công thức và quy trình tính toán bu lông neo chân cột theo đúng kỹ thuật xây dựng hiện hành.
Tổng quan chi tiết và phân loại bu lông neo chân cột

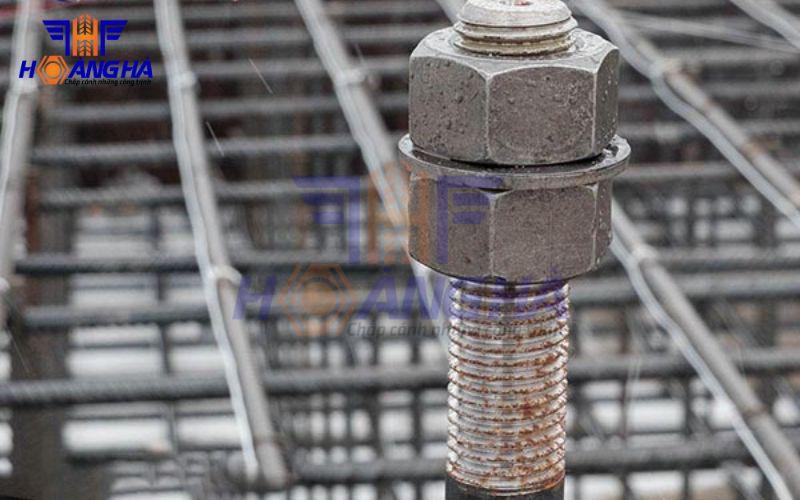

Bu lông neo chân cột là các thanh thép được thiết kế chuyên dụng để liên kết móng bê tông với kết cấu phía trên như cột thép, cột bê tông lắp ghép hoặc bệ máy. Bộ phận này có nhiệm vụ truyền tải trọng từ kết cấu xuống móng và giữ ổn định vị trí chân cột trong suốt quá trình làm việc.
Phân loại theo vật liệu chế tạo
- Thép cacbon thông thường có giá thành hợp lý và được sử dụng phổ biến.
- Thép hợp kim có độ bền cao, phù hợp với tải trọng lớn.
- Thép không gỉ có khả năng chống ăn mòn tốt, dùng trong môi trường khắc nghiệt.

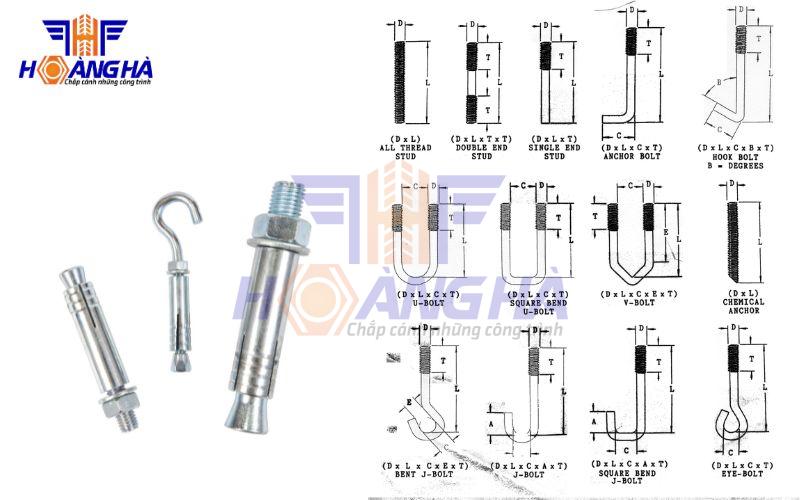

Phân loại theo hình dạng
- Bu lông neo thẳng có cấu tạo đơn giản, dễ gia công và thi công.
- Bu lông neo chữ J giúp tăng khả năng chống nhổ.
- Bu lông neo chữ L phù hợp với các vị trí có yêu cầu đặc biệt về neo giữ.
Những yếu tố phải xét khi tính toán bu lông neo chân cột
Để đảm bảo an toàn kết cấu, quá trình tính toán không thể bỏ qua các yếu tố ảnh hưởng trực tiếp đến khả năng làm việc của bu lông neo.
- Tải trọng tĩnh bao gồm trọng lượng bản thân kết cấu và thiết bị đặt trên cột.
- Tải trọng động bao gồm gió, động đất và rung động trong quá trình sử dụng.
- Mác bê tông quyết định khả năng chịu nén và liên kết của móng.
- Chiều dày lớp bê tông bảo vệ ảnh hưởng đến khả năng chống nứt và nhổ bật.
- Khoảng cách từ bu lông đến mép bê tông quyết định nguy cơ phá hoại cục bộ.
- Đường kính và chiều dài bu lông ảnh hưởng trực tiếp đến sức chịu kéo.
- Cấp bền thép quyết định giới hạn chịu lực của bu lông.
- Khoảng cách giữa các bu lông ảnh hưởng đến phân bố nội lực.
>>> Xem thêm: Những lưu ý sử dụng bulong neo liên kết chân cột thép bạn nên biết
Tổng hợp công thức tính toán bu lông neo chân cột chi tiết
Sau khi xác định đầy đủ các thông số đầu vào, bước tiếp theo là áp dụng công thức để kiểm tra khả năng chịu lực của bu lông neo.
Công thức tính lực kéo của bu lông neo
Lực kéo là dạng nội lực quan trọng nhất đối với bu lông neo chân cột.
Công thức tính lực kéo thiết kế:
F = π × d × L × τb
Trong đó:
- F là lực kéo thiết kế (N).
- d là đường kính bu lông (mm).
- L là chiều dài ngàm trong bê tông (mm).
- τb là cường độ bám dính thiết kế giữa thép và bê tông (MPa).
Công thức kiểm tra khả năng chịu lực cắt của bu lông
Ngoài lực kéo, bu lông neo chân cột còn chịu lực cắt do tải trọng ngang và mô men uốn.
Điều kiện kiểm tra:
V ≤ Vn
Trong đó:
Vn = φ × 0.6 × fu × Ab
- φ là hệ số giảm sức kháng, thường lấy 0.75.
- fu là cường độ kéo đứt của bu lông.
- Ab là diện tích tiết diện bu lông.
Hướng dẫn các bước tính toán bu lông neo chân cột từ A đến Z
Để dễ áp dụng vào thực tế, quá trình tính toán cần được thực hiện theo trình tự rõ ràng.
Bước 1 – Xác định chính xác tải trọng tác dụng lên chân cột
Cần xác định đầy đủ tải trọng dọc, tải trọng ngang và mô men uốn tác dụng lên chân cột. Các tải trọng này được xác định theo tiêu chuẩn và quy phạm xây dựng hiện hành.
Bước 2 – Tính toán cỡ và số lượng bu lông neo chân cột
Dựa vào tải trọng đã xác định, tiến hành lựa chọn đường kính, chiều dài và số lượng bu lông phù hợp. Việc chọn dư tải ở mức hợp lý giúp tăng độ an toàn cho công trình.
Bước 3 – Kiểm tra khả năng chịu lực của bu lông
Thực hiện kiểm tra khả năng chịu kéo, chịu cắt và chịu uốn của bu lông. Các giá trị tính toán phải nhỏ hơn cường độ cho phép theo tiêu chuẩn.
Bước 4 – Kiểm tra khả năng chịu lực của nền móng tại vị trí neo
Không chỉ kiểm tra bu lông, cần kiểm tra ứng suất bê tông tại vùng neo để tránh phá hoại nền móng.
Bước 5 – Xác định khoảng cách và bố trí bu lông neo chân cột
Khoảng cách giữa các bu lông và khoảng cách đến mép móng phải tuân thủ quy định kỹ thuật. Bố trí hợp lý giúp phân bố lực đều và hạn chế nứt bê tông.
Một vài lưu ý chính khi tính toán bu lông neo chân cột
Để đảm bảo thiết kế đạt độ an toàn cao, cần ghi nhớ một số nguyên tắc quan trọng:
- Luôn áp dụng tiêu chuẩn và quy phạm xây dựng mới nhất.
- Tính đến các trường hợp tải trọng bất lợi.
- Lựa chọn vật liệu bu lông phù hợp với điều kiện sử dụng.
- Đảm bảo khoảng cách tối thiểu giữa các bu lông và mép móng.
- Thực hiện kiểm tra và bảo dưỡng định kỳ trong quá trình sử dụng.
Tính toán bu lông neo chân cột là công việc đòi hỏi sự chính xác và hiểu rõ bản chất chịu lực của kết cấu. Việc tuân thủ đúng quy trình, áp dụng công thức phù hợp và xét đầy đủ các yếu tố ảnh hưởng sẽ giúp đảm bảo an toàn lâu dài cho công trình. Nếu bạn đang thiết kế hoặc thi công móng cột, hãy coi bước tính toán bu lông neo là nền tảng không thể bỏ qua để đạt hiệu quả kỹ thuật và kinh tế tối ưu.
