Tìm hiểu bulong neo M16: Ý nghĩa ký hiệu và ứng dụng thực tế

Bulong neo M16 là loại bu lông neo móng được sử dụng phổ biến trong các công trình kết cấu thép. Sản phẩm đóng vai trò liên kết giữa móng bê tông và phần kết cấu phía trên. Với kích thước vừa phải, khả năng chịu lực ổn định, bu lông neo M16 phù hợp nhiều hạng mục xây dựng. Bài viết dưới đây sẽ giúp bạn hiểu rõ ký hiệu, kích thước và ứng dụng thực tế của bulong neo M16.

Bulong neo M16 là gì? Tìm hiểu chi tiết

Trong thi công xây dựng hiện đại, liên kết giữa móng và kết cấu phía trên là yếu tố quyết định độ ổn định lâu dài của công trình. Đây chính là lý do bulong neo M16 được sử dụng rộng rãi.

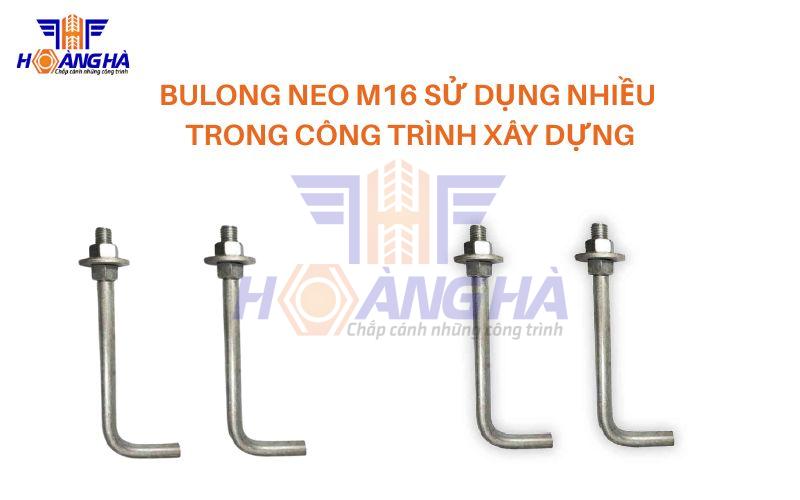

Bu lông neo M16 là loại bu lông neo móng, đóng vai trò làm chi tiết trung gian liên kết giữa nền móng bê tông và các kết cấu thép như cột, dầm, khung nhà xưởng hoặc nhà thép tiền chế. Ký hiệu M16 thể hiện đường kính danh nghĩa của phần ren là 16mm, thuộc hệ ren mét tiêu chuẩn.

Về cấu tạo, bulong neo M16 thường gồm:

• Phần thân thép có ren.

• Phần đầu neo được bẻ cong theo dạng L, J hoặc I.

• Kèm theo 1 đai ốc và 1 long đền phẳng để cố định kết cấu.

Sản phẩm thường được xử lý bề mặt bằng mạ kẽm nhúng nóng hoặc mạ kẽm toàn phần nhằm tăng khả năng chống ăn mòn khi làm việc trong môi trường ngoài trời hoặc bê tông ẩm.

Khác với bu lông thông thường, bu lông neo M16 thường được đặt gia công theo yêu cầu bản vẽ, đảm bảo phù hợp chính xác với từng hạng mục công trình.

Giải thích chi tiết ký hiệu trên bu lông neo M16

Để lựa chọn đúng sản phẩm, việc hiểu rõ các ký hiệu kỹ thuật trên bu lông neo M16 là rất cần thiết.

Lấy ví dụ ký hiệu: M16x50 – cấp bền 8.8 – bề mặt đen

Ý nghĩa từng thông số

• M16: Đường kính ren danh nghĩa 16mm, đường kính thực tế dao động từ khoảng 15.68 – 15.96mm

• 50: Chiều dài phần thân bu lông là 50mm

• Hệ ren: Ren hệ mét, thường dùng ren thô, bước ren P = 2mm

• Dung sai ren: 6g, cấp sản phẩm A

• Cấp bền 8.8:

  • Giới hạn bền kéo tối thiểu: 830 N/mm²

  • Giới hạn chảy: 640 N/mm²

• Bề mặt hoàn thiện: Đen thô có phủ lớp dầu mỏng hoặc mạ kẽm

• Tiêu chuẩn sản xuất: DIN 931 / DIN 933, ISO 4014 / ISO 4017 hoặc ASTM A325M

Trong các thông số trên, kích thước, cấp bền và bề mặt hoàn thiện là ba yếu tố ảnh hưởng trực tiếp đến khả năng chịu lực, độ bền và giá thành của bu lông neo M16.

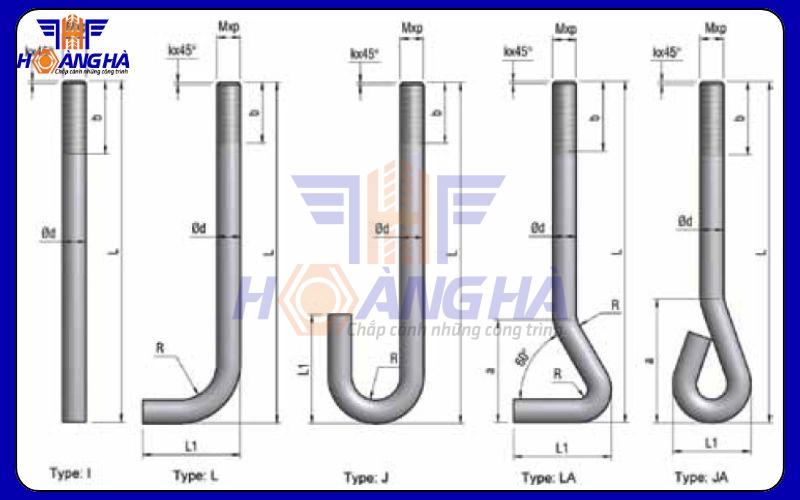

Những kích thước phổ biến của bu lông neo M16 hiện nay

Tùy theo yêu cầu kỹ thuật và quy mô công trình, bu lông neo M16 được sản xuất với nhiều chiều dài khác nhau.

Phân loại theo chiều dài

• Ngắn (200 – 400mm): Dùng cho móng nhỏ, kết cấu nhẹ hoặc các hạng mục phụ trợ.

• Trung bình (500 – 1500mm): Phổ biến trong nhà xưởng, nhà thép tiền chế và móng cột bê tông.

• Dài (trên 1500mm đến 3000mm): Sử dụng cho móng lớn, cột chịu tải cao hoặc công trình đặc thù.

Bảng kích thước tham khảo

Việc lựa chọn chiều dài phù hợp giúp bu lông neo M16 phát huy tối đa khả năng liên kết và hạn chế rủi ro nứt gãy móng.

Ứng dụng thực tế của bulong neo M16 trong xây dựng

Nhờ kích thước hợp lý và khả năng chịu lực ổn định, bulong neo M16 được ứng dụng rộng rãi trong nhiều hạng mục xây dựng quan trọng.

Kết cấu thép và nhà xưởng

Bu lông neo M16 được dùng để cố định chân cột thép, dầm thép trong các công trình nhà xưởng, nhà kho và nhà thép tiền chế. Liên kết này giúp kết cấu đứng vững, chịu được tải trọng và rung động trong quá trình sử dụng.

Móng cột bê tông

Trong các móng cột, bu lông neo M16 đóng vai trò giữ chặt phần kết cấu phía trên với nền móng bê tông, hạn chế xê dịch và lún lệch theo thời gian.

Lắp đặt thiết bị công nghiệp

Tại các nhà máy, bu lông neo M16 được sử dụng để cố định máy móc và thiết bị nặng xuống nền móng. Điều này giúp đảm bảo an toàn vận hành và giảm rung lắc trong quá trình hoạt động liên tục.

Với kích thước tiêu chuẩn, khả năng chịu lực tốt và tính ứng dụng cao, bulong neo M16 là lựa chọn quen thuộc trong nhiều công trình xây dựng và công nghiệp. Hiểu rõ ý nghĩa ký hiệu, kích thước và phạm vi sử dụng sẽ giúp bạn lựa chọn bu lông neo M16 đúng kỹ thuật, đảm bảo độ bền và an toàn lâu dài cho công trình.
