Trong các mối ghép cơ khí, xây dựng hay lắp ráp thiết bị, vòng đệm là một chi tiết tuy nhỏ nhưng có ảnh hưởng lớn đến độ bền và an toàn của toàn bộ hệ thống. Việc chọn đúng loại phù hợp không chỉ giúp phân tán lực siết đều hơn, chống xoay, giảm rung lắc mà còn kéo dài tuổi thọ cho kết cấu. Bài viết này sẽ tìm hiểu chi tiết từ khái niệm, đến các loại vòng đệm, cách chọn loại phù hợp nhất với nhu cầu kỹ thuật của bạn.
Vòng đệm là gì?
Vòng đệm là chi tiết trung gian giữa đai ốc, bu lông và bề mặt vật liệu liên kết. Chúng thường có hình tròn với lỗ tròn ở giữa, dùng để luồn bu lông hoặc ốc vít, với nhiệm vụ chính là phân tán lực siết, tăng độ ma sát, chống lỏng, bảo vệ bề mặt kết cấu. Phụ kiện này còn được gọi là long đen – một cách gọi dân dã phổ biến trong ngành xây dựng, cơ khí tại Việt Nam.
Tuy nhỏ, vòng đệm đóng vai trò quyết định đến tuổi thọ và độ ổn định của hệ thống lắp ghép. Đặc biệt, trong môi trường rung động cao hoặc kết cấu chịu tải lớn, việc sử dụng đúng loại là yếu tố không thể bỏ qua.
Cấu tạo chi tiết của vòng đệm
Vòng đệm có cấu tạo khá đơn giản nhưng được gia công chính xác theo tiêu chuẩn. Phần lớn có dạng hình tròn hoặc vuông, ở giữa có lỗ để bu lông hoặc đai ốc xuyên qua. Độ dày, đường kính trong và ngoài của phụ kiện này sẽ thay đổi tùy theo kích cỡ, tiêu chuẩn kỹ thuật (như DIN, JIS, ISO).
Một số loại vòng đệm chuyên dụng còn có thêm đặc điểm đặc biệt như răng cưa, cấu trúc vênh hoặc dạng đĩa côn để đảm nhiệm thêm các chức năng như tăng ma sát, chống xoay hoặc chịu lực đàn hồi.
Công dụng nổi bật của vòng đệm ít ai biết
Công dụng đầu tiên và quan trọng nhất của vòng đệm là phân tán lực siết từ bu lông – đai ốc lên bề mặt vật liệu, giúp tránh biến dạng, nứt vỡ hoặc trầy xước bề mặt khi lắp ráp. Ngoài ra, vòng đệm còn giúp:
- Ngăn tình trạng tự lỏng do rung động hoặc thay đổi nhiệt độ
- Tăng ma sát giữa các chi tiết để giữ kết nối chắc chắn hơn
- Giảm lực tác động trực tiếp lên vật liệu mềm như nhựa, gỗ, nhôm
- Tăng khả năng chịu tải và độ bền cho kết cấu lắp ghép
Trong nhiều hệ thống công nghiệp, vòng đệm còn đóng vai trò như thiết bị giảm chấn, hấp thụ rung động và giảm độ lệch của các chi tiết chuyển động.
Tìm hiểu các loại vòng đệm phổ biến hiện nay
Các loại vòng đệm được phân chia dựa trên hình dáng và cơ chế làm việc của chúng. Việc hiểu rõ từng loại giúp kỹ sư lựa chọn đúng sản phẩm, tối ưu độ bền, an toàn cho mối ghép.

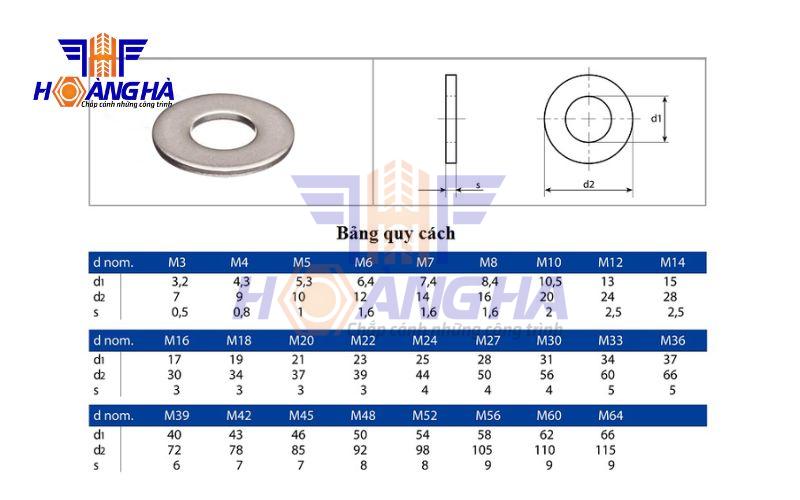

Vòng đệm phẳng
Đây là dòng phổ thông nhất, có hai mặt phẳng song song và lỗ tròn ở giữa. Nhiệm vụ chính của vòng đệm phẳng là phân bố lực siết đồng đều, bảo vệ bề mặt vật liệu khỏi trầy xước hoặc biến dạng. Loại này tuân theo tiêu chuẩn DIN 125, ISO 7089, thường được sản xuất bằng thép cacbon mạ kẽm, inox 304 hoặc inox 316 để đáp ứng các yêu cầu chống gỉ trong môi trường ẩm.
Thông số kĩ thuật

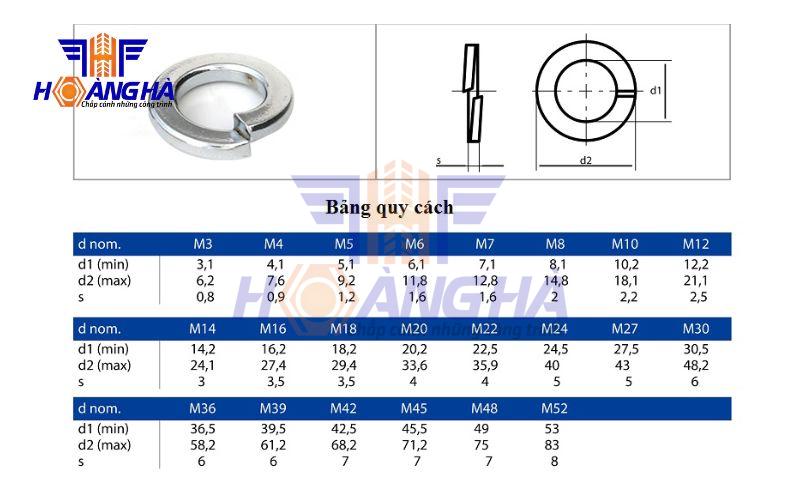

Vòng đệm vênh
Vòng đệm vênh còn gọi là vòng đệm lò xo chẻ, có khe hở cắt chéo và thân uốn cong tạo lực đàn hồi. Khi đai ốc siết chặt, phụ kiện này sẽ cố gắng duỗi phẳng, tạo áp lực ngược giúp chống tự lỏng do rung động. Tiêu chuẩn phổ biến là DIN 127. Với khả năng khóa ren hiệu quả, vòng đệm vênh thường được dùng cho máy móc, động cơ, cụm chi tiết phải chịu chấn động liên tục.
>>> Tham khảo: Vòng đệm lò xo vênh là gì? Hướng dẫn sử dụng phụ kiện này chuẩn kỹ thuật
Thông số kĩ thuật

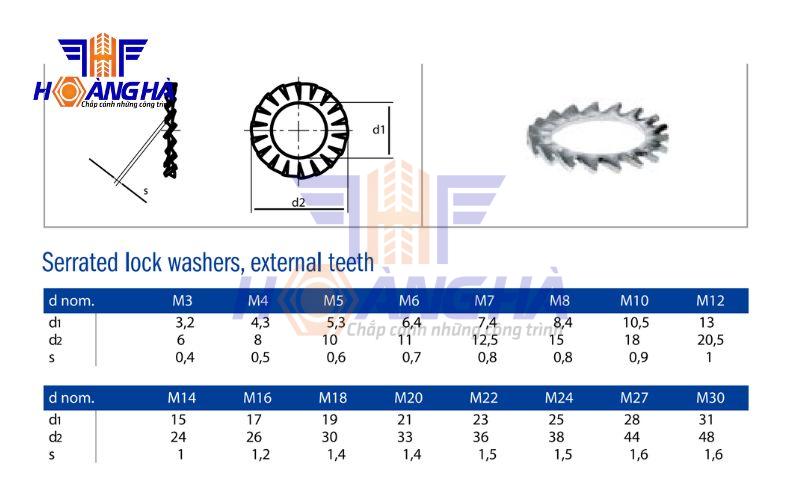

Vòng đệm răng cưa
Bề mặt đệm có các răng cưa nhỏ hướng vào trong (internal) hoặc ra ngoài (external). Khi siết, răng cưa “cắn” vào bề mặt kim loại, tăng ma sát và ngăn xoay đai ốc. Tiêu chuẩn tham khảo là DIN 6798. Vòng đệm răng cưa phù hợp cho thiết bị điện, khớp nối chính xác, vị trí có không gian hạn chế, nơi cần ngăn hiện tượng nới lỏng nhưng không thể dùng keo khóa ren.
Thông số kĩ thuật

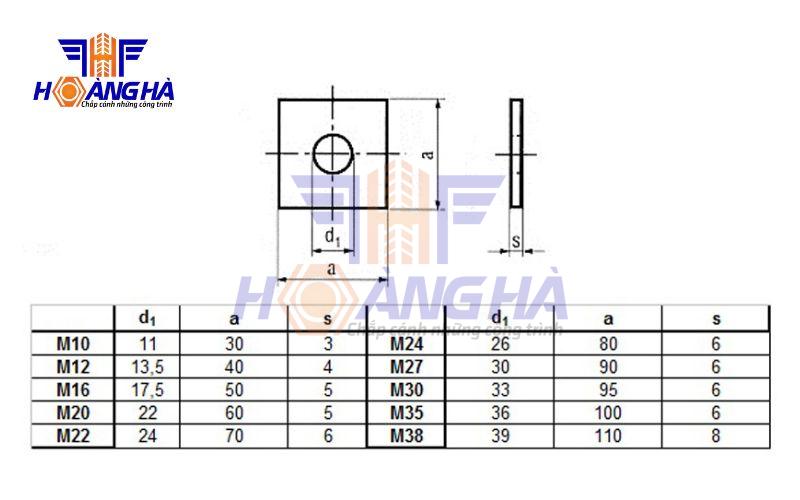

Vòng đệm vuông
Khác với các loại tròn, vòng đệm vuông có cạnh thẳng, diện tích tiếp xúc lớn nên phân bổ lực trên bề mặt rộng, giảm lún vật liệu mềm như gỗ hoặc bê tông nhẹ. Loại này thường đi kèm bu lông neo móng và kết cấu thép lớn trong xây dựng. Vòng đệm vuông thường được cắt từ thép tấm CT3 hoặc Q235, có thể mạ kẽm nhúng nóng để tăng khả năng chống ăn mòn ngoài trời.
Thông số kĩ thuật
Vòng đệm đĩa côn
Vòng đệm đĩa côn có hình dạng phễu nông (côn). Khi bị nén, đĩa côn sinh ra lực đàn hồi lớn, giúp duy trì tải trước ổn định cho mối ghép dù chịu biến dạng nhiệt hay rung động. Được sản xuất theo DIN 2093, phụ kiện này thường làm từ thép đàn hồi 60Si2Mn hoặc inox 17 – 7PH. Ứng dụng trong van điều áp, khớp giãn nở và cụm trục quay cần lực nạp ổn định.
Thông số kĩ thuật
| d₁ (mm) | d₂ (mm) | s (mm) | |
| M5 | 5.3 | 10 | 0.4 |
| M6 | 6.4 | 12 | 0.5 |
| M8 | 8.4 | 16 | 0.8 |
| M10 | 10.5 | 20 | 1.0 |
| M12 | 13.0 | 26 | 1.5 |
| M14 | 15.0 | 30 | 2.0 |
| M16 | 17.0 | 32 | 2.5 |
| M18 | 19.0 | 36 | 2.5 |
| M20 | 21.0 | 40 | 3.0 |
| M22 | 23.0 | 44 | 3.0 |
| M24 | 25.0 | 48 | 3.5 |
| M27 | 28.0 | 54 | 4.0 |
| M30 | 31.0 | 60 | 4.5 |
>>> Xem thêm: Vòng đệm các loại cao cấp, giá cả tốt nhất tại Bu Lông Hoàng Hà
Những vật liệu được sử dụng để sản xuất vòng đệm
Tùy vào môi trường làm việc và mục đích sử dụng, vòng đệm được sản xuất từ nhiều loại vật liệu khác nhau:
- Vòng đệm làm từ thép cacbon thường được dùng trong môi trường khô, không có tác nhân ăn mòn.
- Inox 201, 304 hoặc 316 là lựa chọn phổ biến trong môi trường ẩm ướt, ngoài trời hoặc có hóa chất nhờ khả năng chống gỉ vượt trội.
- Vòng đệm bằng nhôm hoặc đồng thường được sử dụng trong các thiết bị điện tử, nhẹ, yêu cầu cách điện.
- Với môi trường đặc biệt, vòng đệm có thể làm bằng vật liệu nhựa kỹ thuật như PTFE hoặc PVC để chịu nhiệt, chịu ăn mòn hoặc cách điện tốt.
Gợi ý địa chỉ cung cấp các loại vòng đệm chất lượng, giá tốt nhất
Khi cần mua vòng đệm cho các công trình cơ khí, xây dựng hay thiết bị công nghiệp, điều quan trọng là lựa chọn được nhà cung cấp uy tín, đảm bảo chất lượng sản phẩm và dịch vụ chuyên nghiệp. Bu Lông Hoàng Hà là đơn vị chuyên cung cấp các loại vòng đệm, phụ kiện liên kết chất lượng cao, đáp ứng tốt các yêu cầu kỹ thuật khắt khe. Chúng tôi cam kết:
- Sản phẩm chính hãng: Vòng đệm có độ bền cao, gia công chính xác, chống ăn mòn tốt và đạt tiêu chuẩn quốc tế như DIN, JIS, ISO.
- Giá cả hợp lý: Cung cấp sản phẩm chất lượng với mức giá cạnh tranh, phù hợp từ công trình nhỏ đến dự án lớn.
- Tư vấn chuyên sâu: Đội ngũ kỹ sư và nhân sự kỹ thuật nhiều kinh nghiệm sẵn sàng hỗ trợ bạn lựa chọn sản phẩm phù hợp với từng điều kiện sử dụng.
- Giao hàng đúng hẹn: Đảm bảo tiến độ, giao hàng nhanh chóng toàn quốc, hỗ trợ theo dõi đơn hàng chi tiết.
Hy vọng bài viết đã giúp bạn hiểu rõ hơn về các loại vòng đệm và lựa chọn được sản phẩm phù hợp nhất với nhu cầu thi công. Hãy liên hệ ngay với Bu Lông Hoàng Hà để được tư vấn, đặt mua vòng đệm chất lượng cao cho dự án của bạn!
