Trong thi công móng và kết cấu thép, bulong neo là chi tiết giữ vai trò liên kết cực kỳ quan trọng giữa phần móng bê tông và hệ khung bên trên. Tuy nhiên, không ít trường hợp sai sót xảy ra do tính toán sai chiều dài bulong, dẫn đến lệch bản mã, không đủ chiều siết hoặc không đạt yêu cầu kỹ thuật. Vì vậy, hiểu đúng và áp dụng đúng cách tính chiều dài bulong neo là điều bắt buộc với mọi kỹ sư, nhà thầu hoặc đơn vị gia công.
Trong bài viết này, Bulong Hoàng Hà sẽ chia sẻ đến bạn phương pháp tính chính xác chiều dài bulong neo, bảng tra kích thước tiêu chuẩn, cũng như những lưu ý quan trọng khi lựa chọn.

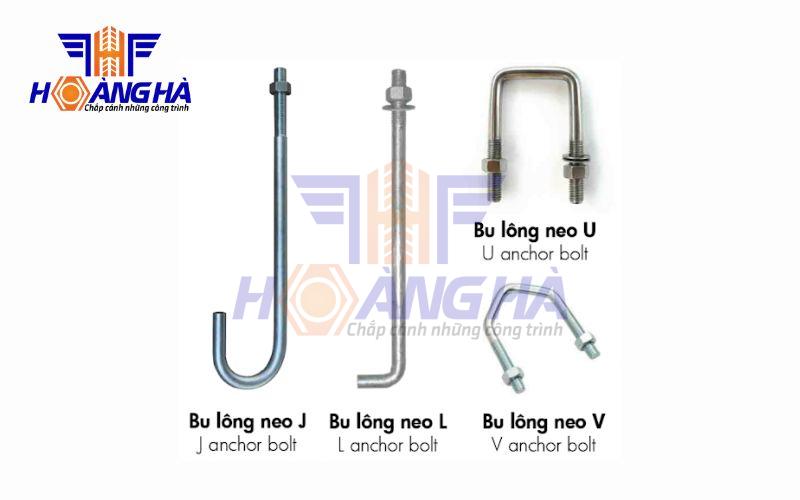

Bulong neo là gì và vai trò trong kết cấu?
Bulong neo (hay còn gọi là bulong móng) là loại bulong được chôn sẵn vào bê tông nền nhằm mục đích cố định các chi tiết bên trên như cột thép, máy móc, trụ điện, bồn chứa… Một đầu của bulong neo sẽ được đặt sâu vào móng, đầu còn lại nhô lên khỏi mặt sàn để lắp với bản mã hoặc thiết bị.
Chiều dài bulong neo chính là yếu tố then chốt quyết định khả năng chịu lực kéo, độ ổn định của liên kết và tuổi thọ của kết cấu. Nếu tính toán sai chiều dài — dù chỉ vài centimet — có thể ảnh hưởng đến toàn bộ công trình.
Cách tính chiều dài bu lông neo theo công thức chuẩn
Để tính chính xác chiều dài bu lông neo, bạn có thể áp dụng công thức sau:
Chiều dài bulong neo (L) = L1 + L2 + L3 + L4
Trong đó:
- L1 – Chiều sâu chôn bulong trong bê tông (tùy theo tải trọng và cấp bền, thường gấp 10–12 lần đường kính ren).
- L2 – Chiều dài ren cần thiết để siết đai ốc (thường 2 – 2.5 lần đường kính ren).
- L3 – Chiều dày bản mã hoặc thiết bị lắp đặt.
- L4 – Chiều dài dư để siết an toàn (5 – 10mm).
Ví dụ thực tế:
Yêu cầu bulong M20, chôn sâu 400mm, bản mã dày 10mm, chiều dài ren cần 60mm, phần dư 10mm.
Áp dụng công thức:
L = 400 + 60 + 10 + 10 = 480 mm
Nên chọn bu lông M20 x 500mm để đảm bảo dư chuẩn kỹ thuật.
Bảng tra kích thước bulong neo phổ biến
Dưới đây là bảng tra nhanh giúp bạn lựa chọn kích thước bulong neo phù hợp với đường kính và chiều dài ren, dựa theo tiêu chuẩn thi công thực tế:
| Đường kính ren (mm) | Chiều dài bulong (mm) | Chiều sâu chôn (mm) | Chiều dài ren (mm) | Đường kính lỗ khoan (mm) |
| M12 | 400 – 600 | 240 – 300 | 60 – 70 | Ø14 – Ø16 |
| M14 | 500 – 700 | 280 – 350 | 70 – 80 | Ø16 – Ø18 |
| M16 | 600 – 800 | 300 – 400 | 80 – 100 | Ø18 – Ø20 |
| M20 | 700 – 1000 | 350 – 500 | 100 – 120 | Ø22 – Ø24 |
| M24 | 800 – 1200 | 450 – 600 | 120 – 140 | Ø26 – Ø28 |
| M27 | 1000 – 1500 | 600 – 750 | 140 – 160 | Ø30 – Ø32 |
| M30 | 1200 – 1800 | 700 – 900 | 160 – 180 | Ø33 – Ø35 |

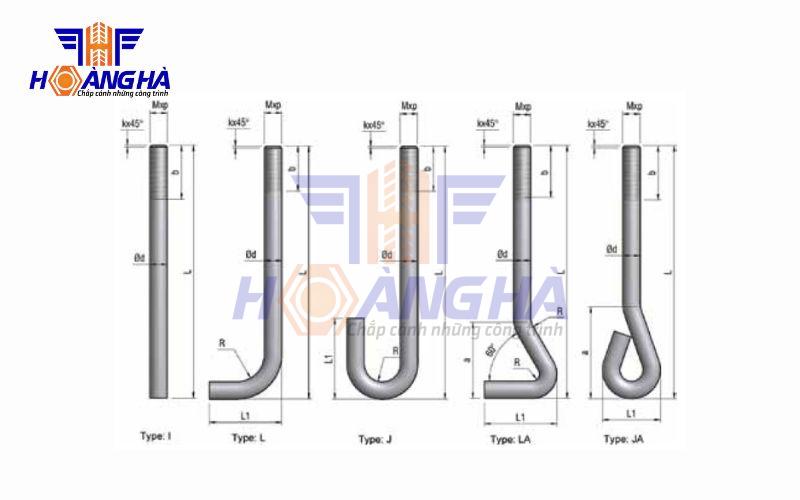

Lưu ý: Tùy thuộc vào hình dạng đầu bulong (chữ J, L, U, thẳng đầu côn…), kích thước có thể thay đổi để đảm bảo neo giữ chắc vào móng.
Các yếu tố ảnh hưởng khi chọn chiều dài bulong neo
Ngoài kích thước ren và chiều sâu chôn, bạn cần chú ý đến các yếu tố sau:
- Tải trọng công trình: Tải trọng càng lớn, chiều dài chôn càng sâu.
- Vật liệu nền móng: Bê tông thường, bê tông cường độ cao hoặc bê tông đệm có ảnh hưởng đến lực giữ bulong.
- Bản mã và số lượng đai ốc: Bản mã dày hơn hoặc dùng nhiều long đền sẽ cần thêm chiều dài.
- Dự trù thi công: Nên cộng thêm 10 – 20 mm so với tính toán lý thuyết để tránh sai số thực tế.
>>> Xem thêm: Bulong neo cường độ cao chất lượng, giá rẻ | Miễn phí giao hàng

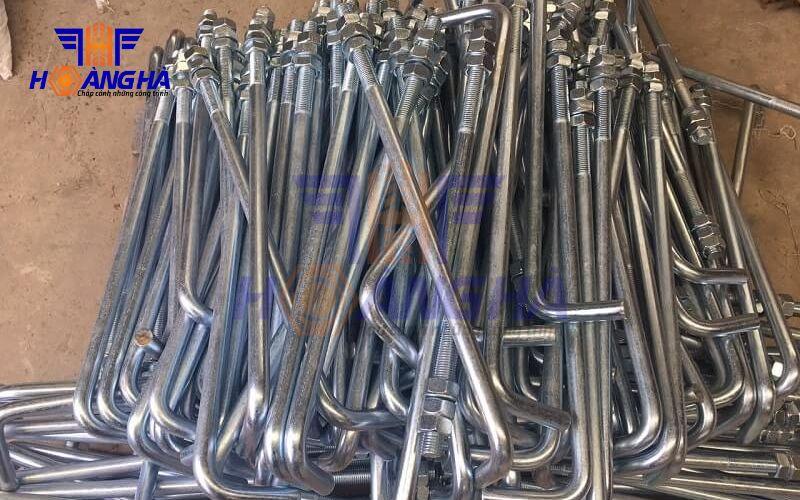

Một số lưu ý khi chọn chiều dài bulong neo
- Không nên chọn bulong quá ngắn, dễ bị rút khi chịu lực kéo.
- Không làm quá dài nếu không cần thiết, gây lãng phí vật tư.
- Luôn kiểm tra độ dài ren đủ để siết chặt kết cấu.
- Tham khảo bản vẽ móng, bản mã và yêu cầu từ kỹ sư thiết kế.
- Nếu có bản vẽ CAD hoặc thông số kỹ thuật cụ thể, nên đặt hàng theo yêu cầu gia công riêng để đảm bảo chính xác từng milimet.
Mua bulong neo gia công chuẩn kích thước ở đâu?
Tại Bulong Hoàng Hà, chúng tôi chuyên gia công và cung cấp bulong neo theo yêu cầu, đúng tiêu chuẩn bản vẽ và thông số kỹ thuật:
- Các loại bulong: hình chữ J, L, U, bulong thẳng có bản đế…
- Đường kính từ M12 – M36, chiều dài lên tới 2000mm
- Cấp bền: 4.6 / 5.6 / 8.8 / 10.9
- Vật liệu: thép CT3, thép C45, inox 201/304/316…
- Bề mặt: mạ kẽm điện phân, mạ kẽm nhúng nóng, đen, trơn…
Việc nắm vững cách tính chiều dài bulong neo là kỹ năng thiết yếu giúp đảm bảo liên kết an toàn, đúng kỹ thuật và tiết kiệm chi phí cho công trình. Chỉ với một vài thông số cơ bản, bạn hoàn toàn có thể tính toán chính xác tới 99,9% và đặt đúng loại bulong cần dùng.
Nếu bạn đang tìm địa chỉ gia công, đặt hàng hoặc cần tư vấn kỹ thuật chi tiết hơn, hãy liên hệ ngay với Bulong Hoàng Hà – đơn vị uy tín chuyên cung cấp bulong, ốc vít, phụ kiện cơ khí và bulong neo chất lượng hàng đầu hiện nay.
