Bulong neo móng là chi tiết liên kết giữa kết cấu phía trên và móng bê tông. Chiều dài sản phẩm không thể chọn chỉ theo thói quen hoặc kích thước có sẵn. Một cây quá ngắn có thể không đủ phần neo cần thiết. Cây quá dài lại có thể gây vướng cốt thép hoặc tăng chi phí gia công. Vì vậy, cách chọn chiều dài cần dựa trên bản vẽ, tải trọng và cấu tạo thực tế của móng. Bài viết dưới đây phân tích các yếu tố cần kiểm tra trước khi đặt bulong neo móng cho nhà thép, cột đèn, bệ máy và các công trình công nghiệp.

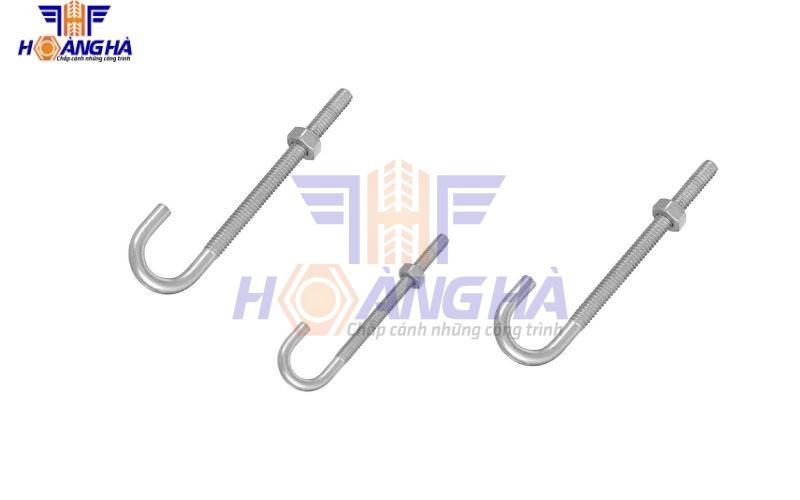

Bulong neo móng là gì?
Bulong neo móng, còn gọi là bu lông móng, là chi tiết dùng để neo cấu kiện vào nền móng bê tông. Sản phẩm thường liên kết chân cột thép, bản mã, bệ máy hoặc chân trụ với móng. Một số hạng mục điện cũng sử dụng loại bu lông này để cố định chân cột và thiết bị.

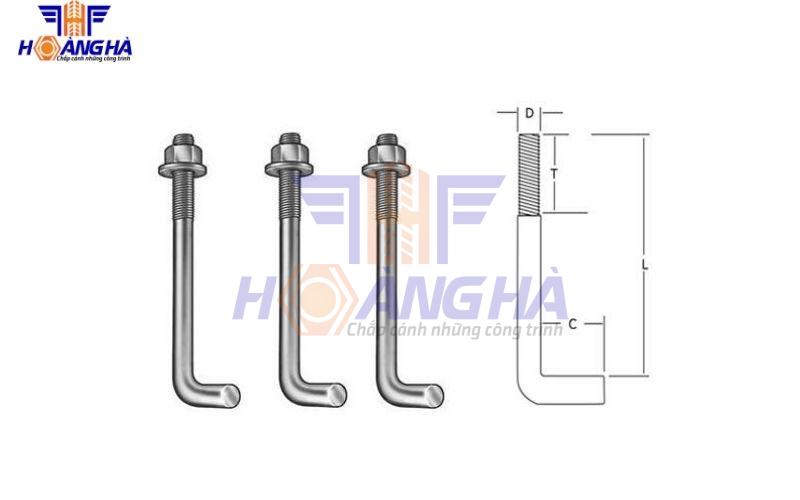

Cấu tạo bulong neo móng gồm những phần nào?
Hiểu cấu tạo giúp người đặt hàng xác định đúng chiều dài cần gia công. Một sản phẩm hoàn chỉnh thường có phần thân, phần ren, đầu neo và phụ kiện đi kèm.
- Thân bu lông là phần thép có đường kính xác định như M16, M20, M24 hoặc kích thước khác theo thiết kế. Thân có thể được gia công thẳng hoặc uốn theo dạng neo.
- Đầu ren nằm ở phía trên móng. Phần này dùng để lắp đai ốc và vòng đệm nhằm giữ bản mã hoặc chân cột.

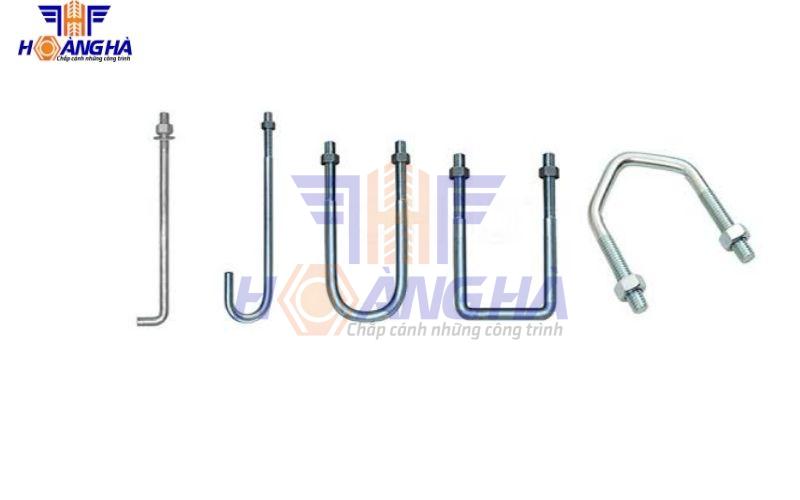

- Đầu neo nằm trong bê tông. Tùy thiết kế, đầu neo có thể tạo hình chữ L, J, LA, JA hoặc dạng thẳng có cấu tạo neo riêng.
- Đai ốc và vòng đệm tạo thành bộ phận liên kết phía trên. Kích thước phần ren phải đủ để lắp phụ kiện và tạo khoảng làm việc cần thiết cho quá trình siết.
Các yếu tố khi chọn chiều dài bulong neo móng
Chiều dài phù hợp phải được xác định từ nhiều kích thước liên quan. Chỉ lấy một tỷ lệ đơn giản giữa đường kính và chiều dài có thể dẫn đến sai số thiết kế.
Chiều sâu neo trong bê tông
Đây là thông số quan trọng nhất khi xác định chiều dài tổng thể. Phần chôn phải đáp ứng yêu cầu thiết kế về khả năng chịu lực và cấu tạo neo. Khả năng của neo không chỉ phụ thuộc vào thép. Bê tông xung quanh cũng có thể chi phối cơ chế phá hoại như nhổ neo hoặc phá hoại vùng bê tông.
Các tiêu chuẩn thiết kế neo bê tông như ACI 318 xem xét nhiều dạng phá hoại khác nhau. Trong đó có phá hoại thép và phá hoại bê tông quanh vùng neo. Vì vậy, chiều dài chôn không nên áp dụng một con số chung cho mọi công trình. Kỹ sư kết cấu cần xác định theo tải trọng, vật liệu và cấu tạo móng.
Chiều dày bản mã và phần ren nhô
Phần bulong nằm phía trên móng cũng cần được tính vào chiều dài tổng. Đoạn này phải đủ để xuyên qua bản mã và lắp đầy đủ vòng đệm, đai ốc. Ví dụ, bản mã dày hơn sẽ cần phần ren làm việc dài hơn. Nếu ren quá ngắn, đai ốc có thể không ăn đủ ren sau khi lắp đặt. Ngược lại, phần ren quá dài không đồng nghĩa với khả năng neo tốt hơn. Nó có thể gây vướng khi lắp dựng hoặc làm tăng lượng vật liệu không cần thiết.
Cao độ hoàn thiện của móng
Cao độ thực tế quyết định vị trí phần ren nhô lên khỏi bê tông. Đây là yếu tố thường bị bỏ qua khi chỉ nhìn vào chiều dài danh nghĩa. ACI cũng lưu ý việc xác định chiều dài và cao độ đầu bu lông trên bản vẽ thi công. Một tài liệu của ACI còn đề cập việc cộng thêm khoảng dự phòng cho khả năng thi công khi xác định chiều dài danh nghĩa.
Do đó, bản vẽ nên thể hiện rõ cao độ đầu bulong so với mặt bê tông hoàn thiện. Cách này giúp đội thi công định vị chính xác hơn.
Khoảng cách đến cốt thép và mép móng
Bulong không được chọn chiều dài tách rời khỏi cấu tạo móng. Phần neo phải nằm trong vùng bê tông phù hợp với thiết kế. Nếu bulong quá dài, đầu neo có thể giao với cốt thép hoặc nằm gần vị trí không phù hợp. Khi đó, công nhân có thể phải dịch chuyển bulong tại công trường.
Việc tự ý thay đổi vị trí có thể làm sai khoảng cách giữa các bulong. Với chân cột thép, sai lệch này còn ảnh hưởng trực tiếp đến khả năng lắp bản mã.
Tải trọng và điều kiện làm việc
Công trình chịu tải trọng càng lớn càng cần kiểm soát chặt chẽ thiết kế liên kết. Tải kéo, tải cắt hoặc tải kết hợp đều có thể ảnh hưởng đến yêu cầu đối với hệ neo.
Ví dụ, chân cột nhà thép chịu lực khác với chân trụ biển báo nhỏ. Bệ máy chịu rung động cũng có điều kiện làm việc khác với một kết cấu phụ trong nhà.
Vì vậy, người đặt hàng nên cung cấp tải trọng hoặc bản vẽ kết cấu. Nhà cung cấp không nên tự suy đoán chiều dài chỉ dựa trên đường kính.

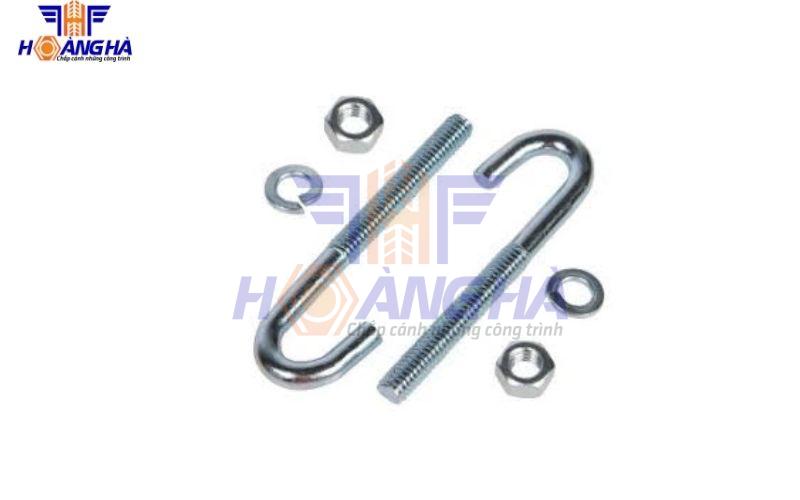

Cách xác định chiều dài bulong neo móng thực tế
Sau khi xác định các thông số, có thể hình dung chiều dài tổng theo các phần cấu tạo. Cách này giúp người đặt hàng kiểm tra kích thước trước khi gửi bản vẽ.
Về nguyên tắc, chiều dài tổng phải đáp ứng phần chôn theo thiết kế, phần vượt qua vùng móng và phần ren cần thiết phía trên. Các đoạn uốn hoặc cấu tạo đầu neo cũng phải được tính theo bản vẽ gia công.
Có thể hiểu đơn giản:
Chiều dài tổng = phần neo trong bê tông + phần nằm trong vùng móng + phần nhô và phần ren cần thiết.
Đây là cách phân tách kích thước để kiểm tra đơn hàng. Nó không phải công thức thay thế cho tính toán thiết kế neo.
Với công trình có yêu cầu chịu lực lớn, kỹ sư cần kiểm tra cả thép neo và khả năng chịu lực của bê tông. ACI 318 có các quy định riêng cho thiết kế liên kết neo vào bê tông.
>>> Xem thêm: Tham khảo giá bu lông liên kết giá tốt
Chọn chiều dài theo từng dạng công trình
Mỗi công trình có điều kiện làm việc khác nhau. Vì vậy, cùng một đường kính bulong nhưng chiều dài có thể hoàn toàn khác.
Nhà thép và nhà xưởng
Với chân cột thép, cần căn cứ bản mã, cao độ móng, tải trọng cột và bố trí nhóm bulong. Sai số vị trí có thể khiến bản mã không lắp đúng vào cụm neo.
Cột đèn và trụ thiết bị
Các hạng mục này thường yêu cầu cụm bulong đồng bộ theo vòng bố trí. Khoảng cách giữa các bulong và chiều dài phần ren phải phù hợp với đế cột.
Bệ máy và thiết bị công nghiệp
Bệ máy cần quan tâm thêm đến tải động và rung. Chiều dài neo phải được xác định cùng phương án liên kết của thiết bị.
Công trình ngoài trời
Ngoài kích thước, cần xác định vật liệu và xử lý bề mặt phù hợp. Môi trường ẩm hoặc có tác nhân ăn mòn có thể yêu cầu giải pháp bảo vệ bề mặt riêng.
Những sai lầm thường gặp khi đặt bulong neo móng
Sai số trong khâu đặt hàng thường bắt nguồn từ việc thiếu thông tin kỹ thuật. Chỉ ghi “M24 dài 500 mm” chưa chắc đã đủ để gia công chính xác. Người mua nên cung cấp đường kính, chiều dài tổng, chiều dài ren, dạng đầu neo và cấp bền. Nếu có bản vẽ, nên gửi đầy đủ để nhà cung cấp đối chiếu.
Ngoài ra, cần xác định rõ số lượng và yêu cầu xử lý bề mặt. Với sản phẩm mạ, phương pháp mạ cũng nên được thống nhất trước khi sản xuất.
Bulong Hoàng Hà – Đơn vị cung cấp bulong móng neo giá tốt, chất lượng
Khi đặt bulong neo móng theo công trình, năng lực tư vấn và gia công ảnh hưởng trực tiếp đến độ chính xác của sản phẩm. Hoàng Hà hiện cung cấp nhóm sản phẩm bulong neo móng và các loại bu lông, ốc vít phục vụ xây dựng, cơ khí.
Khách hàng có thể gửi bản vẽ hoặc thông số kỹ thuật để được tư vấn cấu hình phù hợp. Việc đối chiếu bản vẽ trước khi sản xuất giúp hạn chế sai kích thước, sai chiều dài ren hoặc sai dạng đầu neo.
Hoàng Hà có thể hỗ trợ theo các nhu cầu chính:
- Đa dạng kích thước và vật liệu: lựa chọn theo đường kính, chiều dài, cấp bền và yêu cầu bề mặt của công trình.
- Tư vấn theo bản vẽ: đối chiếu kích thước, dạng neo và phần ren trước khi gia công.
- Hỗ trợ kỹ thuật: trao đổi thông số trước sản xuất và hỗ trợ xử lý các yêu cầu kỹ thuật liên quan.
Chọn bulong neo móng không đơn giản là chọn đường kính và chiều dài có sẵn. Chiều dài cần được xác định từ chiều sâu neo, cao độ móng, bản mã, phần ren và yêu cầu chịu lực. Với công trình có yêu cầu kết cấu, kích thước cuối cùng nên được chốt theo bản vẽ của kỹ sư. Cách làm này hạn chế sai lệch khi lắp dựng và tránh phải gia công lại tại công trường. Nếu cần đặt bulong theo bản vẽ, hãy cung cấp đầy đủ kích thước, vật liệu, cấp bền, dạng đầu neo và số lượng. Thông tin càng đầy đủ, quá trình báo giá và gia công càng chính xác.
