Bu lông neo móng bị lệch tim có thể khiến bản mã chân cột không lắp đúng vị trí thiết kế. Nếu cố dựng cột, đội thi công có nguy cơ làm hỏng ren, biến dạng bản mã hoặc tạo lực bất lợi lên liên kết. Vậy nguyên nhân nào gây lệch tim và nên xử lý ra sao? Bài viết dưới đây phân tích 6 phương án để kỹ sư lựa chọn trước khi lắp dựng kết cấu thép.
Bu lông neo móng bị lệch tim là gì?
Bu lông neo móng bị lệch tim là tình trạng vị trí thực tế của bu lông không trùng với tọa độ thiết kế. Sai lệch thường được phát hiện khi kiểm tra cụm bu lông chờ hoặc thử đặt bản mã chân cột.
Tình trạng này có thể xuất hiện theo ba hướng:
- Lệch ngang: Tâm bu lông dịch chuyển theo trục X hoặc Y, khiến thân bu lông không đi qua lỗ bản mã.
- Lệch cao độ: Phần ren nhô lên quá ngắn hoặc quá dài so với yêu cầu lắp đặt.
- Bu lông bị nghiêng: Trục thân bu lông không đúng phương thiết kế, gây vướng khi đặt bản mã.
Nguyên nhân bu lông neo móng bị lệch tim
Sai lệch có thể hình thành từ khâu trắc đạc, cố định bu lông hoặc gia công kết cấu thép. Xác định đúng nguyên nhân giúp tránh sửa nhầm bộ phận vẫn đạt yêu cầu.
Đo đạc sai vị trí
Sai số trắc đạc xảy ra khi chuyển tọa độ từ bản vẽ ra hiện trường không chính xác. Một số tình huống thường gặp gồm:
- Xác định sai trục định vị móng hoặc trục cột.
- Dùng mốc đo chưa được kiểm tra lại.
- Đọc nhầm khoảng cách giữa các bu lông.
- Không đối chiếu tọa độ trước khi đổ bê tông.

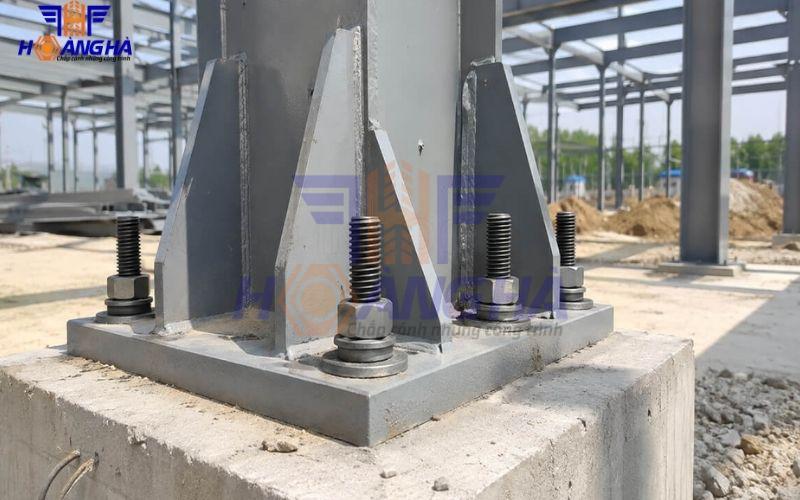

Lắp bu lông chờ sai trong quá trình đổ bê tông
Bu lông chờ có thể dịch chuyển khi đổ và đầm bê tông nếu hệ gá không đủ cứng. Áp lực bê tông tươi và tác động của đầm rung có thể làm cụm neo xê dịch. Bu lông cũng dễ nghiêng khi không được cố định tại nhiều vị trí thích hợp. Lỗi này thường xuất hiện khi đội thi công không dùng dưỡng định vị hoặc tháo hệ gá quá sớm. Sau khi bê tông đóng rắn, việc điều chỉnh sẽ phức tạp hơn nhiều so với giai đoạn lắp đặt ban đầu.
Sai bản mã và kết cấu sẵn
Không phải mọi trường hợp không lắp được cột đều do bu lông chờ. Bản mã chân cột có thể bị khoan sai khoảng cách lỗ. Quá trình gia công, hàn hoặc vận chuyển cũng có thể gây biến dạng chi tiết thép. Vì vậy, cần đo cả cụm neo và bản mã. Nếu bu lông đúng tọa độ thiết kế, phương án sửa chữa nên tập trung vào chi tiết thép bị sai.
Cần kiểm tra gì trước khi xử lý bu lông lệch tim?
Trước khi chọn phương án sửa chữa, đội thi công cần lập hồ sơ đo đạc hiện trạng. Đây là cơ sở để kỹ sư kết cấu đánh giá mức độ ảnh hưởng.
Các thông số cần kiểm tra gồm:
- Tọa độ thực tế của từng bu lông so với trục thiết kế.
- Khoảng cách giữa các bu lông trong cùng cụm.
- Độ nghiêng, đường kính và tình trạng ren.
- Chiều dài ren nhô lên và cao độ mặt móng.
- Kích thước lỗ, chiều dày và tình trạng bản mã.
Hướng dẫn xử lý bu lông lệch tim trong thi công
Tùy mức độ sai lệch, có thể điều chỉnh bản mã hoặc thiết kế lại hệ neo. Sáu phương án dưới đây có phạm vi áp dụng khác nhau.
Mài rộng miệng lỗ bản mã
Mở rộng lỗ bản mã là phương án có thể xem xét khi sai lệch nhỏ. Mục đích là tạo đủ khoảng hở để bản mã lắp qua thân bu lông.
Sau khi điều chỉnh, kỹ sư cần kiểm tra diện tích tỳ của đai ốc và vòng đệm. Một số liên kết có thể cần bản đệm thép được thiết kế riêng.
Tuy nhiên, mở rộng lỗ làm thay đổi hình học liên kết. Việc này có thể ảnh hưởng đến khả năng truyền lực và khoảng cách từ lỗ đến mép bản mã.
Không nên tự áp dụng ngưỡng lệch dưới 5 mm cho mọi công trình. Kích thước được phép sửa phải dựa trên tính toán và hồ sơ thiết kế.
Hàn bít lỗ cũ và dời lỗ mới
Khi bản mã bị khoan sai, kỹ sư có thể xem xét sửa lỗ hoặc thay bản mã. Phương án hàn bít lỗ cũ rồi gia công lỗ mới chỉ phù hợp khi có quy trình sửa chữa được phê duyệt.
Trước khi thực hiện, cần đánh giá vật liệu thép, chiều dày bản mã và vị trí đường hàn. Khu vực sửa chữa phải được kiểm tra theo yêu cầu kỹ thuật.
Không thể mặc định bản mã dày từ 6 mm là đủ điều kiện hàn bít lỗ. Khả năng sửa chữa còn phụ thuộc tải trọng và cấu tạo liên kết. Nếu vị trí lỗ mới quá gần mép hoặc vùng hàn quan trọng, thay bản mã có thể là lựa chọn phù hợp hơn.

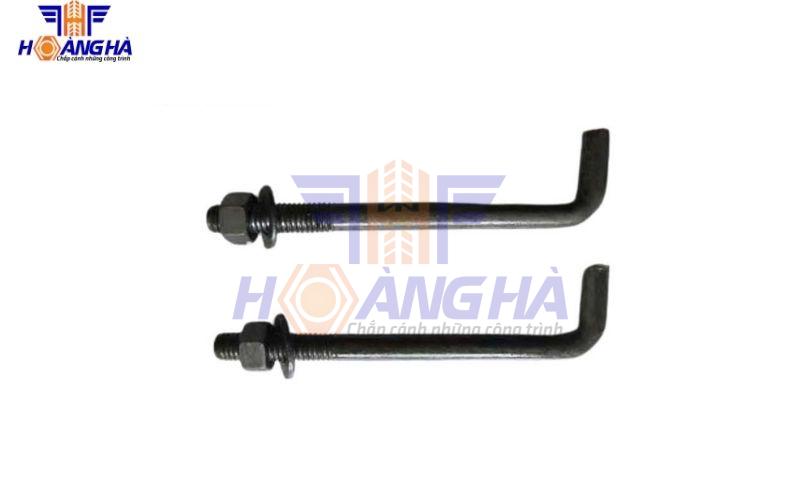

Dùng bu lông liên kết dạng móc
Bu lông neo móng dạng J hoặc L thường được sử dụng khi thiết kế yêu cầu đầu neo có hình móc trong bê tông.
Tuy nhiên, phần móc không có chức năng bù sai lệch tim cho bu lông đã chôn sẵn. Không nên uốn thân bu lông tại hiện trường để ép khớp với lỗ bản mã. Thao tác này có thể làm thay đổi hình học và đặc tính chịu lực của thanh neo.
Nếu cần thay hệ neo bằng loại J hoặc L, kỹ sư phải thiết kế lại cấu tạo neo. Phương án này thường chỉ khả thi trước khi đổ bê tông hoặc khi có biện pháp cải tạo móng phù hợp.
Sử dụng tấm đệm chêm lệch
Tấm đệm chêm thường dùng để điều chỉnh cao độ và độ phẳng dưới bản mã chân cột. Với trường hợp lệch tim, tấm đệm thông thường không thể tự dịch chuyển vị trí bu lông.
Nếu sử dụng vòng đệm lệch tâm hoặc bản đệm đặc biệt, chi tiết phải được thiết kế để truyền lực đúng yêu cầu. Cần kiểm tra khả năng tỳ, chiều dày và phương án cố định.
Đội thi công không nên đặt các miếng thép chêm tùy ý quanh thân bu lông. Cách làm này có thể tạo tiếp xúc không đều và ảnh hưởng đến liên kết.
Dùng keo hóa chất và khoan lại
Khi bu lông chờ lệch quá nhiều, một phương án là thiết kế bổ sung neo hóa chất tại vị trí mới. Phương pháp này sử dụng lỗ khoan trong bê tông, keo neo và thanh ren phù hợp.
Trước khi thi công, kỹ sư cần kiểm tra khoảng cách từ neo mới đến neo cũ, mép bê tông và cốt thép. Khả năng chịu tải của hệ neo cũng phải được tính toán.
Không được khoan lỗ mới quá gần lỗ cũ chỉ để lắp vừa bản mã. Việc khoan có thể làm giảm khả năng chịu lực hoặc cắt trúng cốt thép.
Nếu được phê duyệt, quá trình thi công phải tuân thủ đường kính lỗ, quy trình vệ sinh và thời gian đóng rắn của sản phẩm.
Tăng cường kết cấu chịu lực phụ
Với sai lệch lớn, sửa lỗ bản mã có thể không còn phù hợp. Khi đó, kỹ sư có thể thiết kế hệ neo bổ sung hoặc cải tạo cấu tạo chân cột. Giải pháp có thể bao gồm bổ sung bản thép, thay bản mã hoặc bố trí neo mới.
Mục tiêu là tạo đường truyền lực đáp ứng yêu cầu thiết kế. Tải trọng từ cột phải được truyền qua bản mã, hệ neo và bê tông móng. Không nên tự lắp bu lông khác trục để chịu lực tạm thời. Nếu cần hệ chống đỡ trong quá trình sửa chữa, phải có biện pháp thi công được phê duyệt.
Cách phòng tránh bu lông neo móng bị lệch tim
Phòng tránh sai lệch ngay từ giai đoạn lắp đặt thường ít tốn công hơn sửa chữa sau khi bê tông đóng rắn. Trước khi đổ bê tông, đội thi công nên sử dụng dưỡng định vị theo đúng khoảng cách lỗ bản mã. Cụm bu lông cần được gá chắc để hạn chế dịch chuyển.
Kỹ sư trắc đạc phải kiểm tra tọa độ, cao độ và độ thẳng đứng trước khi nghiệm thu. Trong quá trình đổ bê tông, cần theo dõi khả năng xê dịch của hệ gá. Sau khi bê tông đạt điều kiện cho phép, nên đo kiểm lại cụm neo trước ngày dựng cột. Nếu phát hiện sai lệch, công trình vẫn có thời gian xử lý mà không làm gián đoạn thiết bị nâng hạ.
